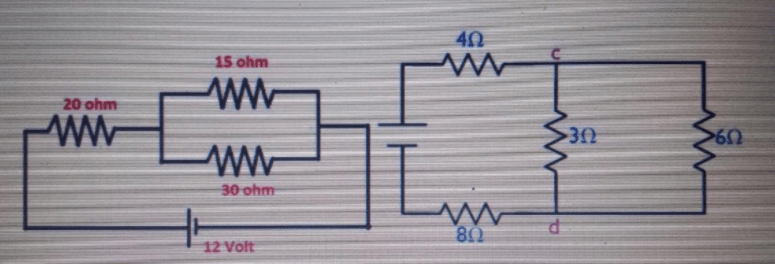

Perhatikan rangkaian listrik dengan hambatan seri parallel berikut ini ! Berdasarkan data pada gambar rangkaian listrik ini maka besarnya kuat arus listrik sebelum percabangan dan sesudah percabangan adalah.... a. 0,6 A dan 0,6 A b. 0,4 A dan 0,4 A c. 0, 5 A dan 0,5 A d. 0,8 A dan 0,8 A

Hi Mila P, kakak coba bantu jawab ya. Besarnya kuat arus listrik sebelum dan sesudah percabangan adalah b. 𝟎,𝟒𝐀 𝐝𝐚𝐧 𝟎,𝟒𝐀 Diketahui: v = 12Volt R₁ seri = 20Ω R₂ dan R₃ paralel R₂ = 15Ω R₃ = 30Ω Ditanyakan: Besarnya kuat arus listrik sebelum percabangan dan sesudah percabangan adalah.... Jawaban: Arus pada rangkaian bisa ditentukan menggunakan rumus Ohm: v = I.R dimana v = Tegangan = 12Volt I = Arus pada rangkaian (Ampere/A) R = Total hampatan pada rangkaian (Ohm/Ω) -Tentukan hambatan pengganti rangkaian paralel 1/Rp = 1/R₂ +1/R₃ 1/Rp = 1/15Ω +1/30Ω ← samakan penyebut 1/Rp = 2/30 +1/30 1/Rp = 3/30 Rp = 30/3 Rp = 10Ω sehingga Rtotal pada rangkaian adalah: Rt = R₁ +Rp Rt = 20Ω +10Ω Rt = 30Ω -Tentukan arus pada rangkaian v = I.R ← masukkan v = 12Volt dan R = Rt = 30Ω 12Volt = I.30Ω I = 12/30 I = 0,4A -Besar kuat arus sebelum dan sesudah percabangan Kuat arus pada rangkaian seri R₁ dan Rp adalah sama besar pada setiap bagiannya. I = I₁ = Ip, dimana Ip adalah arus yang melewati rangkaian paralel. Sehingga Ip = I = 𝟎,𝟒𝐀 -Pembuktian I₂ +I₃ = Ip = 0,4A Tegangan pada Rp (Vp) Vp = Ip.Rp Vp = 0,4A.10Ω Vp = 4v Arus yang melewati R₂ (I₂) I₂ = Vp/R₂ I₂ = 4v/15Ω I₂ = 4/15 A Arus yang melewati R₃ (I₃) I₃ = Vp/R₃ I₃ = 4v/30Ω I₃ = 2/15 A sehingga I₂ +I₃ = 4/15 A +2/15 A = 6/15 = 0,4 A ← 𝐓𝐄𝐑𝐁𝐔𝐊𝐓𝐈! Maka besarnya kuat arus listrik sebelum percabangan dan sesudah percabangan adalah 𝟎,𝟒𝐀 𝐝𝐚𝐧 𝟎,𝟒𝐀 Demikian penjelasan kakak, tetap semangat belajar ya.
