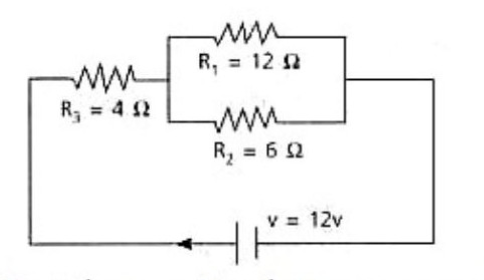

Perhatikan rangkaian disamping ini ! Tentukan kuat arus yang melalui hambatan R1 !

Jawaban yang benar adalah 0,5 A Kuat arus listrik merupakan hasil bagi antara tegangan listrik dengan hambatan. Kuat arus listrik dirumuskan: I = V/R dengan: Rs = R1 + R2 + ... 1/Rp = 1/R1 + 1/R2 + ... dimana: I = kuat arus listrik (A) V = tegangan (V) R = hambatan (Ω) Rs = hambatan pengganti rangkaian seri (Ω) Rp = hambatan pengganti rangkaian e (Ω) R1, R2 = hambatan-hambatan pada rangkaian (Ω) Pada rangkaian paralel, tegangan yang ada pada hambatan 1 dan hambatan 2 akan bernilai sama besar sedangkan kuat arus listrik yang diterima oleh hambatan 1 dan hambatan 2 tidak akan sama. Diketahui: R1 = 12 Ω R2 = 6 Ω R3 = 4 Ω V = 12 V Ditanya: I1 = .... Jawab: Menentukan hambatan pengganti: R1 dan R2 merupakan rangkaian paralel maka: 1/Rp = 1/R1 + 1/R2 1/Rp = 1/12 + 1/6 1/Rp = 1/12 + 2/12 1/Rp = 3/12 Rp = 12/3 Rp = 4 Ω R3 dan Rp merupakan rangkaian seri maka: Rs = R3 + Rp Rs = 4 + 4 Rs = 8 Ω Menentukan kuat arus total: I total = V/Rs I total = 12/8 I total = 1,5 A Menentukan tegangan untuk rangkaian paralel: Vp = I total × Rp Vp = 1,5 × 4 Vp = 6 V Menentukan kuat arus yang melalui R1: I1 = V/R1 I1 = 6/12 I1 = 0,5 A Jadi, kuat arus yang melalui hambatan R1 adalah 0,5 A
