Perhatikan rangkaian berikut. Jika diketahui R1= R5 = 2 Ω, R2 = 3 Ω, R3 = 4 Ω, R4 = 6 Ω. Tentukanlah besar hambatan penggantinya! A. 2.58 Ω B. 3 Ω c. 3,25 Ω D. 4,83 Ω E. 5.54 Ω

alt

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

00

:

19

:

48

:

19


3

1

Jawaban terverifikasi

Iklan

E. Nakhudo

Master Teacher

04 Februari 2022 16:26

Jawaban terverifikasi

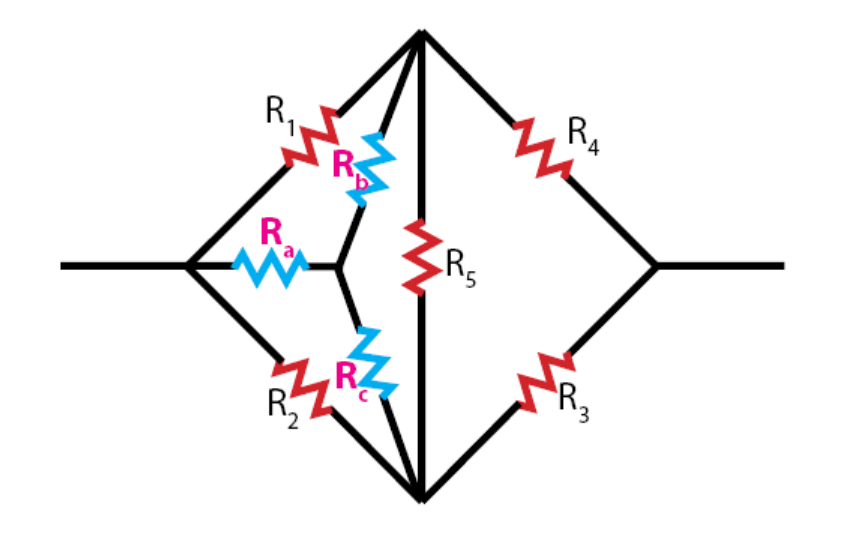

Hai Chena R, Jawaban : besar hambatan pengganti adalah 3 Ω (B) Mari simak penjelasan berikut : Rangkaian Jembatan Wheatstone (Wheatstone Bridge) adalah sebuah rangkaian listrik untuk menghitung resistansi/hambatan yang tidak diketahui dengan menyeimbangkan dua kaki dari rangkaian jembatan. Rangkaian pada Jembatan Wheatstone dibentuk oleh empat buah hambatan yang membentuk segiempat A – B – C – D. Diketahui : R1= R5 = 2 Ω, R2 = 3 Ω, R3 = 4 Ω, R4 = 6 Ω. Susunan hambatan bantu tersebut dapat dilihat pada (gambar 1) Ra = R1 . R2 / ( R1 + R2 + R5) = 2 . 3 / ( 2 + 3 + 2) = 6/7 Ω Rb = R1 . R5 / ( R1 + R2 + R5) = 2 . 2 / ( 2 + 3 + 2) = 4/7 Ω Rc = R2 . R5 / ( R1 + R2 + R5) = 3 . 2 / ( 2 + 3 + 2) = 6/7 Ω Selanjutnya, nilai hambatan pengganti dapat dicari menggunakan rumus pada rangkaian seri dan paralel. • Rangkaian seri Rb dan R4: Rb,4 = Rb + R4 = 4/7 + 6 = 6 4/7 = 46/7 Ω • Rangkaian seri Rc dan R3: Rc,3 = Rc + R3 = 6/7 + 4 = 4 6/7 = 34/7 Ω • Rangkaian Paralel: 1/Rp = 1/R(b,4) + 1/R(c,3) = 1/ (46/7 ) + 1/ (34/7) = 7/46 + 7/34 = (238 + 322)/ 1564 = 560 / 1564 Rp = 1564 / 560 = 2,79 Ω Besar Hambatan Pengganti: Rangkaian Seri Rp dan Ra Rtotal = Ra + Rp = 2/7 + 2,79 = 0,28 + 2,79 = 3,07 Ω setara 3 Ω Jadi besar hambatan pengganti adalah 3,07 Ω setara 3 Ω
