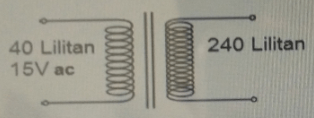

Perhatikan gambar. Tentukan kuat arus melalui peralatan 18 Ω yang dihubungkan ke kumparan sekunder!

<p>Jawabannya adalah 5 A.</p><p>&nbsp;</p><p>Diketahui:</p><p>Np = 40 lilitan</p><p>Ns = 240 lilitan</p><p>Vp= 15 V</p><p>Ditanya:</p><p>Arus pada peralatan 18 𝞨 yang melalui kumparan sekunder?</p><p>Pembahasan:</p><p>Hubungan tegangan dan jumlah lilitan pada transformator dapat digambarkan dengan persamaan:</p><p>Np/Ns = Vp/Vs</p><p>&nbsp;</p><p>Keterangan:</p><p>Np= jumlah lilitan kumparan primer</p><p>Ns= jumlah lilitan kumparan sekunder</p><p>Vp= tegangan pada kumparan primer (Volt)</p><p>Vs= tegangan pada kumparan sekunder (Volt)</p><p>&nbsp;</p><p>Untuk mengetahui arus pada peralatan yang dihubungkan kumparan sekunder adalah dengan menentukan tegangan sekundernya.</p><p>Np/Ns = Vp/Vs</p><p>Vs = Vp (Ns/Np)</p><p>= 15 (240/40)</p><p>=15 . 6</p><p>= 90 V</p><p>&nbsp;</p><p>Tegangan pada kumparan sekunder adalah 90 V, sehingga besar arus pada peralatan 18 𝞨 adalah:</p><p>I= Vs/R</p><p>= 90/18</p><p>=5 A</p><p>&nbsp;</p><p>Sehingga besar arus yang mengalir pada peralatan adalah 5 A.</p>
