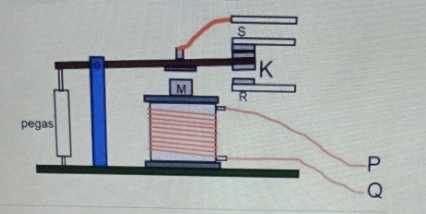

Perhatikan gambar skema relasi berikut! Pernyataan yang benar berkaitan dengan kerja relasi adalah .... A. Jika P dihubungkan dengan kutub positif dan Q dihubungkan dengan kutub negatif baterai maka M menjadi magnet kutub utara dan menarik kontak K sehingga tersambung dengan R. B. Jika P dihubungkan dengan kutub negatif dan Q dihubungkan dengan kutub positif baterai maka M menjadi magnet kutub utara dan menarik kontak K sehingga tersambung dengan R. C. Jika P dihubungkan dengan kutub negatif dan Q dihubungkan dengan kutub positif baterai maka M menjadi magnet kutub utara dan menarik kontak K sehingga tersambung dengan S D. Jika P dihubungkan dengan kutub positif dan Q dihubungkan dengan kutub negatif o baterai maka M menjadi magnet kutub selatan dan menarik kontak K sehingga tersambung dengan R

Jawaban yang tepat untuk pertanyaan tersebut adalah A. Arah medan magnet pada kumpatan listrik dapat diketahui dengan mengguanakan kaidah tangan kanan. Arah empat jari mewakili arah arus listrik dan arah ibu jari mewakili arah medan magnet di tengah kumparan. Jika P dihubungkan dengan kutub positif dan Q dihubungkan dengan kutub negatif baterai maka arus listrik akan mengalir dari kiri ke kanan sehingga medan magnet mengalir dari bawah ke atas yang membuat M menjadi magnet kutub utara dan menarik kontak K sehingga tersambung dengan R. Pilihan B, dan C salah karena seharusnya M menjadi kutub selatan Pilihan D salah karena seharusnya M menjadi kutub utara. Jadi pernyataan yang benar berkaitan dengan kerja relasi adalah jika P dihubungkan dengan kutub positif dan Q dihubungkan dengan kutub negatif baterai maka M menjadi magnet kutub utara dan menarik kontak K sehingga tersambung dengan R. Dengan demikian jawaban yang benar adalah A.
