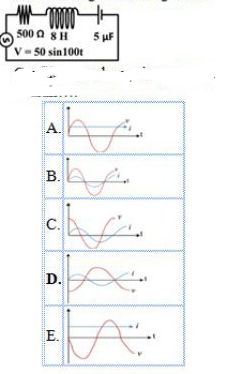

perhatikan gambar rangkaian rlc berikut. grafik gelombang sinus yang dihasilkan yang sesuai dengan rangkaian rlc diatas adalah....

Pilihan yang tepat adalah gambar 𝐃. Diketahui: Gambar rangkaian R-L-C sesuai gambar. V = 50 sin 100.t R = 500 Ω L = 8 H C = 5 μF Ditanyakan: Grafik gelombang sinus yang dihasilkan yang sesuai dengan rangkaian R-L-C di atas adalah ... Jawaban: Rangkaian RLC adalah rangkaian listrik yang tersusun atas Resistor, Induktor dan Kapasitor secara seri dan umumnya terhubung dengan sumber tegangan AC. Nilai hambatan yang dihasilkan resistor disebut Resistansi, hambatan yang dihasilkan induktor disebut Reaktansi Induktif (XL) dan hambatan yang dihasilkan kapasitor disebut Reaktansi Kapasitif (XC). XL dan XC dapat menentukan bentuk grafik gelombang sinus yang dihasilkan. XL = ω.L dimana: XL = Reaktansi Induktif (Ω) ω = frekuensi sudut → A sin ω.t → 50 sin 100.t → maka ω = 100 L = besar kapasitas induktor = 8 H sehingga: XL = 100.8 = 800 Ω XC = 1/ω.C dimana: XC = Reaktansi Kapasitif (Ω) ω = 100 C = besar muatan kapasitor = 5 μF sehingga: XC = 1/(100)(5.10⁻⁶) XC = 1/5.10⁻⁴ XC = 2.000 Ω Maka XL < XC yang mengakibatkan tegangan (V) lebih lambat daripada arus (I), sehingga bentuk grafik yang sesuai adalah grafik 𝐃.
