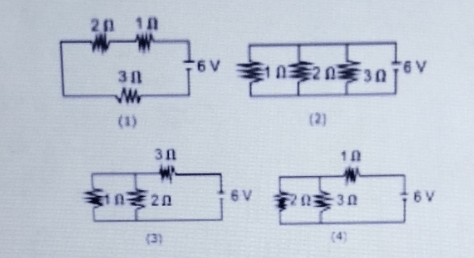

Perhatikan gambar rangkaian listrik di bawah ini! Urutan rangkaian yang memiliki arus listrik total terbesar hingga terkecil adalah .... A. (1)-(2)-(3)-(4) B. (2)-(1)-(4)-(3) C. (3)-(4)-(2)-(1) D. (4)-(2)-(3)-(1)

Halo Moza A, kakak bantu jawab ya. Jawabannya : (tidak ada opsi sesuai) urutan arus listrik dari terbesar ke terkecil ialah 2,4,3 dan 1. Diketahui, V = 6 V Ditanya, urutan arus listrik total terbesar ke terkecil ? Jawab, Kita gunakan konsep hukum Ohm untuk menentukan arus listrik totalnya. Mula - mula kita tentukan hambatan pengganti masing - masing rangkaian, perlu diingat bahwa hambatan pengganti untuk susunan seri dan paralel berbeda, pada susunan seri nilai hambatan penggantinya dijumlah secara langsung, Rs = R1 + R2 + R3 dst Pada paralel dijumlah secara invers, 1/Rp = 1/R1 + 1/R2 + 1/R3 dst Hukum Ohm sendiri memiliki persamaan, V = I R Dimana, V = tegangan (V) I = arus listrik (A) R = hambatan (ohm) Pada opsi 1, tentukan hambatan penggantinya. Karena mereka disusun seri, maka Rs = 2 + 1 + 3 Rs = 6 ohm Arus listriknya, I = V/Rs I = 6/6 I = 1 A Pada opsi 2, tentukan hambatan penggantinya. Karena mereka disusun paralel, maka 1/Rp = 1/1 + 1/2 + 1/3 1/Rp = 3/2 + 1/3 1/Rp = (9 + 2)/6 1/Rp = 11/6 Rp = 6/11 Arus listriknya, I = V/Rp I = 6/6/11 I = 11 A Pada opsi 3, tentukan hambatan penggantinya. Karena mereka disusun paralel dan seri, maka 1/Rp = 1/1 + 1/2 1/Rp = 3/2 Rp = 2/3 Rs = 2/3 + 3 Rs = 11/3 Arus listriknya, I = V/Rp I = 6/11/3 I = 1,6 A Pada opsi 4, tentukan hambatan penggantinya. Karena mereka disusun paralel dan seri, maka 1/Rp = 1/3 + 1/2 1/Rp = (2 + 3)/6 1/Rp = 5/6 Rp = 6/5 Rs = 6/5 + 1 Rs = 11/5 Arus listriknya, I = V/Rp I = 6/11/5 I = 2,7 A Jadi, urutan arus listrik dari terbesar ke terkecil ialah 2,4,3 dan 1 (tidak ada opsi sesuai)
