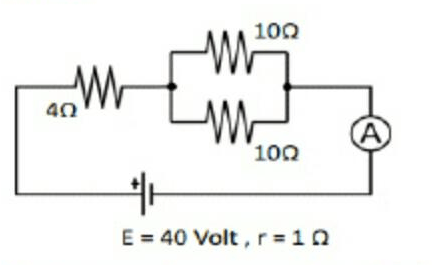

Perhatikan gambar rangkaian listrik berikut! kuat arus pada amperemeter adalah ?

Hallo Nadin A, Kak Ulum bantu jawab ya. Jawaban dari pertanyaan di atas adalah 4 AMPERE. Yuk, simak penjelasannya. Hukum II Kirchhoff pada rangkaian tertutup, berbunyi: jumlah aljabar GGL (ε) dan jumlah penurunan tegangan (IR) sama dengan nol. Secara matematis dapat dirumuskan sebagai: Σ ε+Σ IR = 0. Dimana : I = Kuat arus listrik (A) R = Hambatan (ohm) ε = GGL (volt) Berdasarkan soal diketahui : ε = 40 volt r = 1 ohm R1 = 4 ohm R2 = 10 ohm R3 = 10 ohm Ditanya : Kuat arus listrik (I) ? Penyelesaian : Untuk menyelesaiakan soal tersebut, terlebIh dahulu kita mencari hambatan total dari rangkaian. Pertama, R2 dan R3 dirangkai secara paralel. 1/R paralel = 1/R2 + 1/R3 1/R paralel = 1/10 + 1/10 1/R paralel = 2/10 R paralel = 10/2 R paralel = 5 ohm Kedua, R paralel diserikan denagn R1. R seri = R total = R paralel + R1 R total = 5 + 4 R total = 9 ohm Terakhir, mencari nilai kuat arus. I = ε/(R total + r) I = 40 /(9 + 1) I = 40/10 I = 4 ampere. Jadi, kuat arus pada amperemeter adalah 4 ampere. Semoga membantu ya :).
