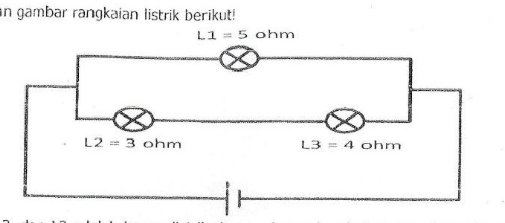

Perhatikan gambar rangkaian listrik berikut! Jika L1, L2, dan L3 adalah lampu listrik dengan besar hambatan seperti gambar di atas maka urutan nyala lampu dari yang paling terang ke yang paling redup berturut-turut adalah .... a. L2 – L3 – L1 b. L3 – L2 – L1 c. L1 – L2 – L3 d. L1 – L3 – L2

Hai, kakak bantu jawab ya. Jawaban yang benar adalah C. L1, L2, L3 Rangkaian tersebut merupakan rangkaian campuran yang terdiri dari rangkaian hambatan seri-paralel. Rangkaian listrik seri adalah rangkaian yang terdiri dari hanya satu jalur untuk melewatkan arus listrik. Pada rangkaian ini, hambatan yang disusun secara berdekatan/sejajar. Ciri dari rangkaian seri adalah arus listrik yang mengalir pada tiap hambatan adalah sama besar. Sedangkan rangkaian listrik paralel adalah rangkaian yang terdiri dari 2 atau lebih jalur untuk melewatkan arus listrik . Pada rangkaian ini, hambatan disusun secara atas-bawah. Ciri dari rangkaian listrik paralel adalah tegangan listrik bernilai sama di setiap cabang/titik. Kita lihat rangkaian tersebut, hambatan jalur atas adalah lampu 1 sebesar 5 ohm dan hambatan total jalur bawah adalah 3+4 = 7 ohm. Lampu 1 dirangkai paralel terhadap lampu 2 dan 3. Lampu 2 dan 3 adalah rangkaian seri. Tegangan listrik pada jalur atas (lampu 1) sama dengan tegangan listrik pada jalur bawah (lampu 2 dan 3). Arus listrik yang mengalir dari batu baterai akan terpecah menuju ke jalur atas dan bawah, arus litrik jalur atas nilainya akan lebih besar daripada arus listrik pada jalur bawah karena pada jalur atas hanya melewati hambatan sebesar 5 ohm sedangkan jalur bawah melewati 7 ohm. Oleh karena itu, lampu 1 akan menyala paling terang disusul lampu 2 dan 3. Jadi, jawaban yang benar adalah C. L1, L2, L3.
