Pertanyaan

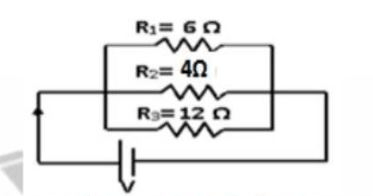

Perhatikan gambar rangkaian berikut! Jika besar kuat arus total yang mengalir pada rangkaian sebesar 2 A, maka besar tegangan total rangkaian tersebut adalah .... A. 4 Volt B. 11 Volt C. 22 Volt D. 44 Volt
1
1
Iklan
A. Fauzan
Mahasiswa/Alumni Universitas Jember
28 Februari 2023 12:52
<p>Jawaban yang benar adalah A. 4 Volt.</p><p> </p><p>Diketahui</p><p>R<sub>1</sub> = 6 𝞨</p><p>R<sub>2</sub> = 4 𝞨</p><p>R<sub>3</sub> = 12 𝞨</p><p>i = 2 A</p><p> </p><p>Ditanya:</p><p>V =?</p><p> </p><p>Jawab:</p><p>>> Pertama, mencari hambatan penggantinya.</p><p>Rangkaian diatas merupakan rangkaian paralel, sehingga untuk mencari hambatan penggantinya, menggunakan rumus sebagai berikut:</p><p>1/R<sub>p</sub> = 1/R<sub>1 </sub>+ 1/R<sub>2</sub> + 1/R<sub>3</sub> </p><p> </p><p>Keterangan</p><p>R<sub>p</sub> = hambatan pengganti paralel (𝞨)</p><p>R<sub>1</sub>, R<sub>2</sub>, R<sub>3 </sub>= hambatan pertama, kedua, dan ketiga (𝞨)</p><p> </p><p>Sehingga</p><p>1/R<sub>p</sub> = 1/R<sub>1 </sub>+ 1/R<sub>2</sub> + 1/R<sub>3</sub> </p><p>1/R<sub>p</sub> = 1/6<sub> </sub>+ 1/4 + 1/12 </p><p>1/R<sub>p</sub> = (2+3+1)/12</p><p>1/R<sub>p</sub> = 6/12</p><p>R<sub>p</sub> = 12/6</p><p>R<sub>p</sub> = 2 𝞨</p><p> </p><p>>> Selanjutnya, mencari tegangan total rangkaian.</p><p>Menurut Hukum Ohm, "Kuat arus yang mengalir melalui suatu penghantar sebanding tegangannya".</p><p>V = i.R</p><p> </p><p>Keterangan:</p><p>V = tegangan (Volt)</p><p>i = kuat arus (A)</p><p>R = hambatan (𝞨)</p><p> </p><p>Sehingga</p><p>V = i.R<sub>p</sub></p><p>V = 2. 2</p><p>V = 4 Volt</p><p> </p><p>Jadi, besar tegangan total rangkaian tersebut adalah A. 4 Volt.</p>
Jawaban yang benar adalah A. 4 Volt.
Diketahui
R1 = 6 𝞨
R2 = 4 𝞨
R3 = 12 𝞨
i = 2 A
Ditanya:
V =?
Jawab:
>> Pertama, mencari hambatan penggantinya.
Rangkaian diatas merupakan rangkaian paralel, sehingga untuk mencari hambatan penggantinya, menggunakan rumus sebagai berikut:
1/Rp = 1/R1 + 1/R2 + 1/R3
Keterangan
Rp = hambatan pengganti paralel (𝞨)
R1, R2, R3 = hambatan pertama, kedua, dan ketiga (𝞨)
Sehingga
1/Rp = 1/R1 + 1/R2 + 1/R3
1/Rp = 1/6 + 1/4 + 1/12
1/Rp = (2+3+1)/12
1/Rp = 6/12
Rp = 12/6
Rp = 2 𝞨
>> Selanjutnya, mencari tegangan total rangkaian.
Menurut Hukum Ohm, "Kuat arus yang mengalir melalui suatu penghantar sebanding tegangannya".
V = i.R
Keterangan:
V = tegangan (Volt)
i = kuat arus (A)
R = hambatan (𝞨)
Sehingga
V = i.Rp
V = 2. 2
V = 4 Volt
Jadi, besar tegangan total rangkaian tersebut adalah A. 4 Volt.
