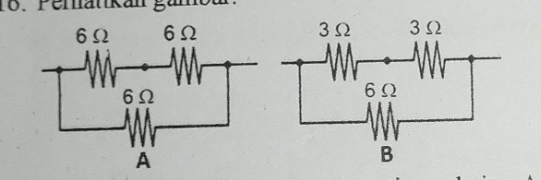

Perhatikan gambar. Perbandingan hambatan pengganti rangkaian a dan b adalah .... a. 2 : 3 b. 3 : 1 c. 3 : 2 d. 4 : 1

Jawaban yang benar adalah 4 : 3. Tidak ada pilihan yang benar. Hambatan listrik atau resistansi adalah kemampuan suatu bahan penghantar untuk menghambat aliran arus listrik. Prinsip dalam susunan seri hambatan listrik adalah : » Hambatan pengganti sama dengan jumlah dari tiap hambatan listriknya. Rs = R1 + R2 + R3 + ... dengan : Rs = hambatan pengganti seri (Ω) R1, R2, R3 = hambatan listrik (Ω) Prinsip dalam susunan paralel hambatan listrik adalah : » Kebalikan Hambatan penggantinya sama dengan jumlah dari kebalikan tiap-tiap hambatan. 1/Rp = 1/R1 + 1/R2 + 1/R3 +... dengan : Rp = hambatan pengganti paralel (Ω) Diketahui : Gambar A. R1 = R2 = R3 = 6 Ω Gambar B. R1 = R2 = 3 Ω R3 = 6 Ω Ditanya : RtA : RtB = ....? Pembahasan : Gambar A. R1 dn R2 dirangkai sering dan diganti oleh sebuah hambatan pengganti seri. Rs = R1 + R2 Rs = 6 + 6 Rs = 12 Ω Rs dan R3 dirangkai paralel dan diganti oleh sebuah hambatan pengganti paralel. 1/Rt = 1/Rs + 1/R3 1/Rt = 1/12 + 1/6 1/Rt = 1/12 + 2/12 1/Rt = 3/12 Rt = 4 Ω RtA = 4 Ω Gambar B. R1 dn R2 dirangkai sering dan diganti oleh sebuah hambatan pengganti seri. Rs = R1 + R2 Rs = 3 + 3 Rs = 6 Ω Rs dan R3 dirangkai paralel dan diganti oleh sebuah hambatan pengganti paralel. 1/Rt = 1/Rs + 1/R3 1/Rt = 1/6 + 1/6 1/Rt = 2/6 Rt = 6/2 = 3 Ω RtB = 3 Ω RtA : RtB = 4 : 3 Jadi perbandingan hambatan pengganti ramgkaian A dan B adalah 4 : 3. Oleh karena itu tidak ada pilihan yang benar.
