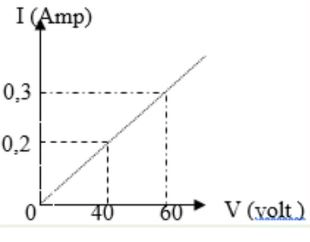

Perhatikan gambar ! Gambar disamping adalah grafik hubungan antara arus listrik dan beda potensial pada suatu percobaan Ohm. Besar hambatan resistor (R) pada percobaan tersebut adalah ....

<p>Jawaban yang benar adalah 200 Ohm.</p><p>&nbsp;</p><p>Pembahasan:</p><p>&nbsp;</p><p>Konsep yang digunakan pada soal ini yaitu Hukum Ohm. Bunyi Hukum Ohm yaitu “Arus listrik akan sebanding dengan tegangannya, tetapi berbanding terbalik dengan hambatan konstannya”. Rumus yang sesuai dengan Hukum Ohm yaitu:<br>I=V/R<br>Keterangan<br>I = Kuat arus (A)<br>V = Tegangan (V)<br>R = Hambatan (Ohm)</p><p><br>Pada grafik tegangan terhadap arus, nilai hambatan benda sama dengan gradien/kemiringan grafik.</p><p>&nbsp;</p><p>Diketahui:<br>V1 = 40 V<br>V2 = 60 V<br>I1 = 0,2 A<br>I2 = 0,3 A</p><p>&nbsp;</p><p>Ditanyakan:<br>R = ...?</p><p>&nbsp;</p><p>Jawab:<br>R = ΔV/ΔI<br>R = (V2-V1)/(I2-I1)<br>R = (60-40)/(0,3-0,2)<br>R = 20/0,1<br>R = 200 Ohm</p><p>&nbsp;</p><p>Jadi, besar hambatan resistor (R) pada percobaan tersebut adalah 200 Ohm.</p>
