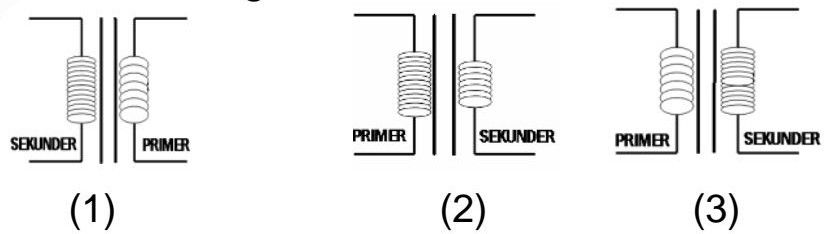

Perhatikan gambar di bawah ini! Trafo penaik tegangan ditunjukan oleh nomor … A. 1 dan 2 B. B. 2 dan 3 C.1 dan 3 D.2 saja

<p>Jawabannya C. 1 dan 3.</p><p>&nbsp;</p><p>Diketahui:</p><p>Np1 &lt; Ns1</p><p>Np2 &gt; Ns2</p><p>Np3 &lt; Ns3</p><p>&nbsp;</p><p>Ditanya:</p><p>Trafo penaik tegangan (trafo step up) = ....?</p><p>&nbsp;</p><p>Jawab:</p><p>Trafo adalah alat listrik yang mampu mengubah tegangan pada arus bolak-balik (arus AC). Trafo terdiri dari dua jenis yaitu trafo step up (untuk menaikan tegangan) dan trafo step down (untuk menurunkan tegangan). Persamaan pada trafo, yaitu:</p><p>Np/Ns = Vp/Vs = Is/Ip</p><p>dimana</p><p>Np = banyak lilitan pada kumparan primer</p><p>Ns = banyak lilitan pada kumparan sekunder</p><p>Vp = tegangan pada kumparan primer (V)</p><p>Vs = tegangan pada kumparan sekunder (V)</p><p>Ip = kuat arus pada kumparan primer (A)</p><p>Is = kuat arus pada kumparan sekunder (A)</p><p>&nbsp;</p><p>Ciri-ciri trafo step up:</p><p>Np &lt; Ns</p><p>Vp &lt; Vs</p><p>Ip &gt; Is</p><p>&nbsp;</p><p>Ciri-ciri trafo step down:</p><p>Np &gt; Ns</p><p>Vp &gt; Vs</p><p>Ip &lt; Is</p><p>&nbsp;</p><p>Pada soal ditanyakan gambar yang merupakan trafo step up. Berdasarkan gambar serta ciri-ciri trafo step up, maka gambar yang memiliki jumlah kumparan primer lebih sedikit daripada jumlah kumparan sekunder adalah gambar nomor 1 dan 3.&nbsp;</p><p>&nbsp;</p><p>Jadi, trafo penaik tegangan ditunjukan oleh nomor 1 dan 3. Sehingga, jawaban yang tepat adalah C.</p>
