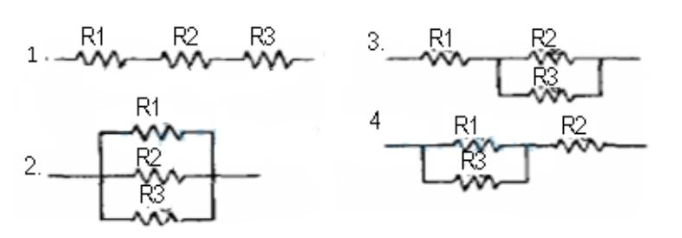

Perhatikan gambar di bawah ini. Jika masing-masing penghambat nilainya sama dan dipasang pada beda potensial yang sama, maka rangkaian yang nilai kuat arusnya paling kecil adalah...

<p>Jawaban yang benar adalah rangkaian 1.</p><p>&nbsp;</p><p>Diketahui:</p><p>R1 = R2 = R3 = r</p><p>&nbsp;</p><p>Ditanya: Nilai arus terkecil...?</p><p>&nbsp;</p><p>Penyelesaian:</p><p>Soal ini dapat diselesaikan dengan konsep Hukum Ohm, dimana persamaannya adalah:</p><p>V = IR</p><p>dengan</p><p>V = tegangan (volt)</p><p>I = Kuat arus (A)</p><p>R = Hambatan listrik (ohm)</p><p>&nbsp;</p><p>Dari persamaan tersebut terlihat bahwa hambatan akan berbanding terbalik dengan arus. Maka untuk mengetahui rangkaian yang memiliki arus terkecil, dapat diselidiki dengan menghitung nilai hambatan terbesar.</p><p>&nbsp;</p><p>Dengan konsep rangkaian hambatan seri paralel, dimana persamaannya adalah:</p><p>Rangkaian seri</p><p>Rs = R1 + R2 + R3 + ...</p><p>I1 = I2 = I3 = ... = I</p><p>V = V1 + V2 + V3+ .......</p><p>dengan</p><p>Rs = hambatan pengganti seri (Ω)&nbsp;</p><p>R1, R2, R3 = hambatan listrik (Ω)</p><p>I = arus total (A)</p><p>I1, I2, I3 = arus pada masing-masing hambatan (A)</p><p>V = tegangan total&nbsp;</p><p>V1, V2, V3 = tegangan pada masing-masing hambatan (volt)</p><p>Rangkaian paralel</p><p>1/Rp = 1/R1 + 1/R2 + 1/R3 + ...</p><p>V1 = V2 = V3 = ... = V</p><p>I = I1 + I2 + I3+ .......</p><p>dengan</p><p>Rp = hambatan pengganti paralel(Ω)&nbsp;</p><p>R1, R2, R3 = hambatan listrik (Ω)</p><p>I = arus total (A)</p><p>I1, I2, I3 = arus pada masing-masing hambatan (A)</p><p>V = tegangan total&nbsp;</p><p>V1, V2, V3 = tegangan pada masing-masing hambatan (volt)</p><p>&nbsp;</p><p>Rangkain 1.</p><p>R = R1 + R2 + R3&nbsp;</p><p>R = r + r + r = 3r</p><p>&nbsp;</p><p>Rangkaian 2.</p><p>1/R = 1/R1 + 1/R2 + 1/R3</p><p>1/R = 1/r + 1/r + 1/r</p><p>1/R = 3/r</p><p>R = r/3&nbsp;</p><p>&nbsp;</p><p>Rangkaian 3.</p><p>1/Rp = 1/R2 + 1/R3</p><p>1/Rp = 1/r + 1/r</p><p>1/Rp = 2/r</p><p>Rp = r/2</p><p>&nbsp;</p><p>R = R1 + Rp</p><p>R = r + r/2</p><p>R = 3/2 r</p><p>&nbsp;</p><p>Rangkaian 4.</p><p>1/Rp = 1/R1 + 1/R3</p><p>1/Rp = 1/r + 1/r</p><p>1/Rp = 2/r</p><p>Rp = r/2</p><p>&nbsp;</p><p>R = R2 + Rp</p><p>R = r + r/2</p><p>R = 3/2 r</p><p>&nbsp;</p><p>Rangkaian yang memiliki hambatan total terbesar adalah rangkaian 1, maka rangkaian 1 memiliki kuat arus terkecil.</p><p>&nbsp;</p><p>Jadi jawaban yang tepat adalah rangkaian 1.</p>
