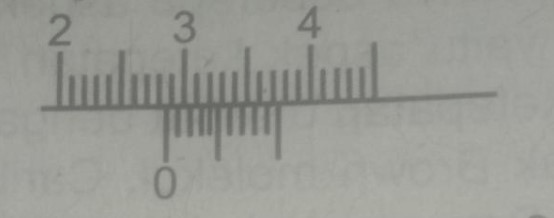

Perhatikan gambar di bawah ini! Jika ketelitian jangka sorong 0,05 mm maka hasil pengukuran yang terbaca adalah .... a. 2,80 cm b. 2,82 cm c. 2,84 cm d. 3,40 cm e. 3,90 cm

Hai, Watana. Jawaban untuk pertanyaan ini adalah C. 2,84 cm. Pembahasan: Pada gambar tersebut diberikan hasil pengukuran menggunakan jangka sorong dengan ketelitian 0,05 mm. Nilai ketelitian ini adalah 1/2 dari nilai skala terkecil (NST) jangka sorong yang digunakan,sehingga NST jangka sorong tersebut adalah : Ketelitian = 1/2 NST 0, 05 mm = 0,5 NST NST = 0,1 mm. Kemudian, untuk membaca hasil pengukuran menggunakan jangka sorong, kita perlu membaca skala utama dan skala noniusnya. Skala utama = 2,8 cm (sama seperti membaca skala pada mistar) Skala nonius = 4 x NST = 4 x 0,1 mm (cari garis pada skala nonius yang berhimpit dengan skala utama, kemudian dikalikan NST jangka sorong) Skala nonius = 0,4 mm = 0,04 cm Hasil pengukuran = skala nonius + skala utama Hasil pengukuran = 2,8 cm + 0,04 cm Hasil pengukuran = 2,84 cm. Jadi, hasil pengukuran yang terbaca adalah 2,84 cm (C)
