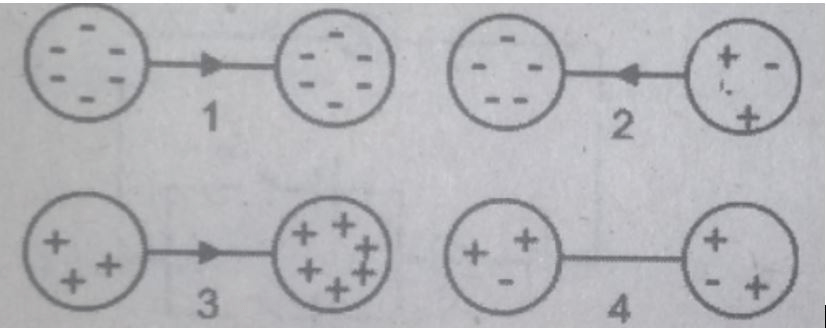

Perhatikan gambar bermuatan berikut! Aliran elektron yang benar ditunjukkan oleh nomor .... a. 1 b. 2 C. 3 d. 4

Aliran elektron yang benar ditunjukkan oleh nomor C. 3. Pembahasan : Apabila benda dengan muatan yang berbeda dihubungkan dengan sebuah penghantar akan terbentuk arus listrik akibat perpindahan elektron dari benda bermuatan negatif (kurang positif) menuju benda bermuatan positif. Ini terjadi apabila kita menghubungkan benda bermuatan lebih positif dan lebih negatif. Dalam soal, A. Pada gambar 1 terlihat bagian kiri dan kanan memiliki muatan yang sama, akibatnya bila keduanya terhubung dengan penghantar tidak terjadi perpindahan elektron. (tidak ada aliran elektron) B. Pada gambar 2 terlihat bagian kiri memiliki muatan -5 dan kanan memiliki muatan +1, akibatnya bila keduanya terhubung dengan penghantar akan terjadi perpindahan elektron dari kiri ke kanan. (aliran elektron salah) C. Pada gambar 3 terlihat bagian kiri memiliki muatan +3 dan kanan memiliki muatan +6 akibatnya bila keduanya terhubung dengan penghantar terjadi perpindahan elektron dari kiri (kurang positif) ke kanan (lebih positif). (aliran elektron benar) D. Pada gambar 1 terlihat bagian kiri dan kanan memiliki muatan yang sama, akibatnya bila keduanya terhubung dengan penghantar tidak terjadi perpindahan elektron. (tidak ada aliran elektron) Dengan demikian aliran elektron yang benar ditunjukkan oleh nomor C. 3.
