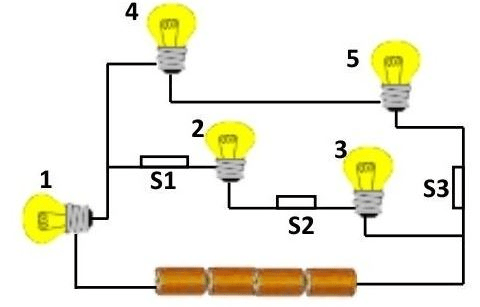

Perhatikan gambar berikut! Jika lampu 1, 2, dan 3 menyala, sedangkan lampu 4 dan 5 padam, maka kondisi saklar adalah .... a. saklar S1 dibuka, saklar S2 dan S3 ditutup b. saklar S1 ditutup, saklar S2 dan S3 dibuka c. saklar S1 dan S2 ditutup, saklar S3 dibuka d. saklar S1 dan S2 dibuka, saklar S3 ditutup

Jawaban yang benar adalah c. saklar S1 dan S2 ditutup, saklar S3 dibuka. Pembahasan: Dalam Rangkaian Listrik sederhana, terdapat dua jenis rangkaian, yaitu Rangkaian Listrik Seri dan Rangkaian Listrik Paralel. Yang membedakan keduanya adalah susunan penyusunannya dan arus yang mengaliri komponen penyusunya. 1. Pada Rangkaian Listrik Seri, sebuah rangkaian listrik yang komponennya disusun secara berderet. Sehingga arus listrik yang mengaliri komponen penyusunnya sama. 2. Pada Rangkaian Listrik Paralel, sebuah rangkaian listrik yang komponennya disusun secara sejajar. Sehingga arus listrik yang mengaliri komponen penyusunnya berbeda. Pada gambar, dilihat bahwa Lampu 1, 2, 3, 4, dan 5 berlaku rangkaian listrik gabungan: Lampu 2 dan 3 disusun secara seri. Lampu 4 dan 5 disusun secara seri. Lampu (2 dan 3) disusun paralel dengan (4 dan 5). Sehingga Jika Lampu 1, 2, dan 3 menyala, artinya S1 dan S2 ditutup karena yang berhubungan secara seri dengan lampu-lampu tersebut adalah saklar S1 dan S2. Jika lampu 4 dan 5 padam, yang berhubungan dengan lampu-lampu tersebut adalah saklar S3 sehingga artinya S3 dibuka. Jadi, kondisi saklar adalah c. saklar S1 dan S2 ditutup, saklar S3 dibuka.
