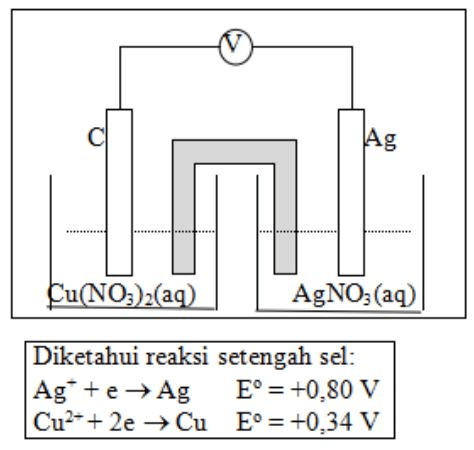

perhatikan gambar berikut ini ! penulisan diagram sel yang tepat untuk menggambarkan proses tersebut adalah...

Hallo Aziza, jawaban yang benar dari pertanyaan diatas adalah Cu|Cu2+ || Ag+|Ag. Ayo simak pembahasan berikut agar kamu lebih paham ya ^^ Susunan sel volta dapat dinyatakan menggunakan notasi sel / diagram sel. Aturan penulisan notasi sel Volta adalah sebagai berikut. - Komponen-komponen pada anoda (reaksi oksidasi) ditulis pada bagian kiri, sedangkan komponen-komponen pada katoda (reaksi reduksi) ditulis pada bagian kanan. - Tanda dua garis vertikal ( || ) melambangkan jembatan garam yang memisahkan kedua setengah sel. - Tanda satu garis vertikal ( | ) melambangkan batas fase antara komponen-komponen dengan fase berbeda. Jika fasenya sama maka digunakan tanda koma (,). Unsur yang memiliki nilai potensial reduksi standar (E°) lebih besar bertindak sebagai katoda atau mengalami reaksi reduksi, dan unsur yang nilai E° nya lebih kecil bertindak sebagai anoda atau mengalami reaksi oksidasi. Dari reaksi setengah sel pada soal di atas, dapat disimpulkan bahwa Ag mengalami reduksi dan Cu mengalami oksidasi sehingga penulisan diagram sel yang tepat yaitu: Cu|Cu2+ || Ag+|Ag
