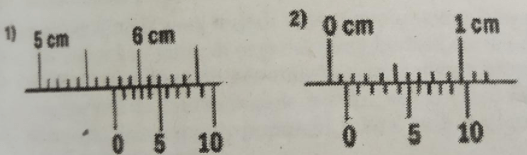

Perhatikan gambar berikut! Hasil pengukuran menggunakan jangka sorong yang tepat adalah... A. gambar 1)=6,5 cm; Gambar 2)=1,10 cm B. gambar 1) =5,75 cm; Gambar 2)=0,15 cm C gambar 1)=5,65 cm; Gambar 2)=0,15 cm D. gambar 1)=5,0 cm; Gambar 2)=1,10 cm

Hai, Dik Anse M. Jawabannya adalah B. Gambar 1) = 5,75 cm dan Gambar 2) = 0,15 cm. Jangka sorong. Jangka sorong adalah salah satu alat ukur panjang dengan ketelitian 0,1 mm atau 0,01 cm. Cara membaca hasil pengukuran menggunakan jangka sorong adalah sebagai berikut: » Untuk gambar (1) 1) Perhatikan angka nol pada skala nonius terletak pada skala utama antara 5,7 cm dan 5,8 cm. 2) Lihat garis yang berhimpit antara garis pada skala nonius dengan skala utama. Garis nonius berhimpit dengan garis pada skala utama di garis ke-5 Hasil pengukuran adalah : X = angka pada skala utama + (angka pada skala nonius x skala terkecil) X = 5,7 cm + (5 x 0,01) cm X = 5,75 cm » Untuk gambar (2) 1) Perhatikan angka nol pada skala nonius terletak pada skala utama antara 0,1 cm dan 0,2 cm. 2) Lihat garis yang berhimpit antara garis pada skala nonius dengan skala utama. Garis nonius berhimpit dengan garis pada skala utama di garis ke-5. Hasil pengukuran adalah : X = angka pada skala utama + (angka pada skala nonius x skala terkecil) X = 0,1 cm + (5 x 0,01) cm X = 0,15 cm Jadi hasil pengukuran menggunakan jangka sorong yang tepat adalah gambar 1) = 5,75 cm dan gambar 2) = 0,15 cm. Oleh karena itu jawaban yang benar adalah B. Terima kasih telah bertanya di Roboguru
