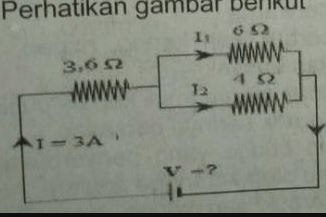

Perhatikan gambar berikut Berapah tegangan pada sumber tegangan (V)?

<p>Jawabannya adalah 18 Volt.</p><p>&nbsp;</p><p>Diketahui:</p><p>Rangkaian listrik campuran</p><p>I = 3 A</p><p>R1 = 3,6 Ohm</p><p>R2 = 6 Ohm</p><p>R3 = 4 Ohm</p><p>&nbsp;</p><p>Ditanya:</p><p>V = ....?</p><p>&nbsp;</p><p>Jawab:</p><p>Rangkaian listrik tersebut merupakan rangkaian campuran (seri-paralel) dimana R2 dan R3 merupakan rangkaian paralel yang diserikan dengan R1. Untuk mencari nilai tegangan, maka dapat digunakan konsep Hukum Ohm yaitu:</p><p>I = V/R</p><p>dimana</p><p>I = kuat arus (A)</p><p>V = tegangan (Volt)</p><p>R = hambatan listrik (Ohm)</p><p>&nbsp;</p><p>Maka, besarnya tegangan (V) yaitu:</p><p>mencari nilai hambatan total (R)</p><p>1/Rp = 1/R2 + 1/R3</p><p>1/Rp = 1/6 + 1/4</p><p>1/Rp = (2+3)/12</p><p>Rp = 12/5</p><p>Rp = 2,4 Ohm</p><p>&nbsp;</p><p>R = R1 + Rp</p><p>R = 3,6 + 2,4 = 6 Ohm</p><p>&nbsp;</p><p>mencari nilai tegangan (V)</p><p>I = V/R</p><p>3 = V/6</p><p>V = 3×6 = 18 Volt</p><p>&nbsp;</p><p>Jadi, besarnya tegangan (V) adalah 18 Volt.</p>
