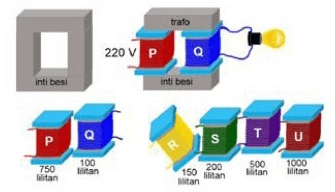

Perhatikan gambar berikut! Adi merangkai trafo dengan kumparan P dan Q pada sebuah inti besi. Trafo akan digunakan untuk menyalakan lampu dengan spesifikasi 44 V, sementara sumber tegangan yang tersedia sebesar 220 V. Setelah terpasang, ternyata lampu menyala redup tidak sesuai harapan. Adi mencoba melakukan beberapa perubahan, antara lain: (1) kumparan P tetap dan mengganti kumparan q dengan kumparan S (2) kumparan Q tetap dan mengganti kumparan p dengan kumparan T (3) menukar kumparan Q dengan kumparan r dan mengganti kumparan p dengan kumparan U (4) mengganti kumparan P dengan kumparan u dan mengganti kumparan q dengan kumparan S Perubahan yang tepat dilakukan adi ditunjukkan oleh nomor .... A. (1) dan (3) B. (1) dan (4) C. (2) dan (3) D. (2) dan (4)

Jawaban soal ini adalah D. (2) dan (4) Diketahui : Vp = 220 volt NP = 750 lilitan NQ = 100 lilitan NS = 200 lilitan NT = 500 lilitan NU = 1000 lilitan NR = 150 lilitan Ditanya : Pernyataan yang benar ? Jawab : Soal ini dapat diselesaikan dengan konsep hubungan jumlah kumparan dengan tegangan listrik pada trafo. Lampu menjadi redup karena tegangan keluaran trafo lebih kecil dari tegangan spesifikasi lampu. Agar lampu menyala normal tegangan keluaran trafo harus sama dengan 45 volt. Tegangan listrik keluaran jika kumparan Q diganti dengan kumparan S : Np/Ns = Vp/Vs 750/200 = 220/Vs Vs = 220 . 200 / 750 Vs = 58,7 volt Tegangan listrik keluaran jika kumparan P diganti dengan kumpatan T : Np/Ns = Vp/Vs 500/100 = 220/Vs Vs = 220 . 100 / 500 Vs = 44 volt Tegangan listrik keluaran jika kumparan Q diganti kumparan R dan kumparan P diganti kumparan U : Np/Ns = Vp/Vs 1000/150 = 220/Vs Vs = 220 . 150 / 1000 Vs = 33 volt Tegangan keluaran jika kumparan P diganti kumparan U dan kumparan Q diganti kumparan S : Np/Ns = Vp/Vs 1000/200 = 220/Vs Vs = 220 . 200 / 1000 Vs = 44 volt Jadi Perubahan yang tepat dilakukan adalah : (2) kumparan Q tetap dan mengganti kumparan p dengan kumparan T (4) mengganti kumparan P dengan kumparan u dan mengganti kumparan q dengan kumparan S Jadi Perubahan yang tepat dilakukan adi ditunjukkan oleh nomor D. (2) dan (4)
