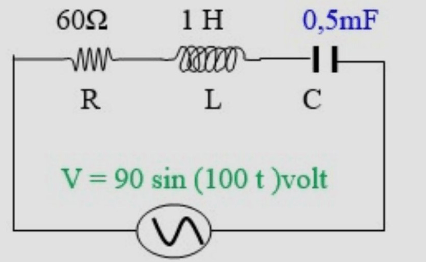

pada gambar suatu rangkaian r-l-c seri dihubungkan dengan sumber tegangan AC dengan v = 90 sin 100 t volt. jika R = 60 Ω, L = 1 H, dan C = 0,5 mF. besar arus maksimum yang mengalir pada rangkaian itu adalah ....

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

Jawaban terverifikasi

E. Ang

Robo Expert

Mahasiswa/Alumni Universitas Sumatera Utara

06 Oktober 2022 13:21

Jawaban terverifikasi

Jawaban yang benar adalah 0,9 A.  Tegangan sinusoidal pada listrik arus bolak-balik atau AC memenuhi persamaan berikut :  V = Vm. sin ωt dengan  V = tegangan listrik (V)  Vm = tegangan maksimum (V)  ω = kecepatan sudut (rad/s)  t = selang waktu (s) Pada rangkaian arus bolak-balik, efek hambatan total yang dilakukan oleh resistor R, induktor XL dan kapasitor XC dapat digantikan dengan sebuah hambatan pengganti yang disebut dengan impedansi Z rangkaian RLC.  Untuk induktor dengan induktansi L, reaktansi induktif XL dinyatakan oleh : XL = ω.L dengan :  XL = reaktansi induktif (Ω)  ω = frekuensi sudut (rad/s)  L = induktansi induktor (H)  Untuk kapasitor, reaktansi kapasitif dinyatakan oleh :  XC = 1/(ω.C)  dengan : XC = reaktansi kapasitif (Ω)  C = kapasitas kapasitor (F)  Impedansi Rangkaian dihitung dengan :  Z = √(R² + (XL - XC)²)  dengan :  Z = impedansi (Ω)  Hubungan kuat arus dan tegangan dapat dihitung dengan persamaan hukum Ohm, yaitu :  V = I.Z atau I = V/Z dengan :  V = tegangan listrik (V)  I = kuat arus listrik (A) Diketahui :V = 90 sin 100t VR = 60 ΩL = 1 HC = 0,5 mF = 5 x 10-4 F Ditanya : I⁠⁠⁠⁠⁠⁠⁠m = ....?  Pembahasan : Berdasarkan persamaan tegangan sinusoidal : V = Vm sin ωt → V = 90 sin 100tmaka : Vm = 90 Vω = 100 rad/s Hitungan reaktansi induktif : XL = ωLXL = (100)(1) = 100 Ω Hitung reaktansi kapasitif : XC = 1/(ωC) XC = 1/(100 x 5 x 10-4) XC = 20 Ω Hitung impedansi rangkaian : Z = √(R² + (XL - XC)²) Z = √(60² + (100 - 20)²) Z = √(3600 + 6400) Z = 100 Ω Hitung kuat arus maksimum : Im = V⁠⁠⁠⁠⁠⁠⁠m/ZIm = 90/100Im = 0,9 A Jadi besar kuat arus maksimum yang mengalir pada rangkaian adalah 0,9 A.

Jawaban yang benar adalah 0,9 A.

Tegangan sinusoidal pada listrik arus bolak-balik atau AC memenuhi persamaan berikut :
V = Vm. sin ωt
dengan
V = tegangan listrik (V)
Vm = tegangan maksimum (V)
ω = kecepatan sudut (rad/s)
t = selang waktu (s)

Pada rangkaian arus bolak-balik, efek hambatan total yang dilakukan oleh resistor R, induktor XL dan kapasitor XC dapat digantikan dengan sebuah hambatan pengganti yang disebut dengan impedansi Z rangkaian RLC.

Untuk induktor dengan induktansi L, reaktansi induktif XL dinyatakan oleh :
XL = ω.L
dengan :
XL = reaktansi induktif (Ω)
ω = frekuensi sudut (rad/s)
L = induktansi induktor (H)

Untuk kapasitor, reaktansi kapasitif dinyatakan oleh :
XC = 1/(ω.C)
dengan :
XC = reaktansi kapasitif (Ω)
C = kapasitas kapasitor (F)

Impedansi Rangkaian dihitung dengan :
Z = √(R² + (XL - XC)²)
dengan :
Z = impedansi (Ω)

Hubungan kuat arus dan tegangan dapat dihitung dengan persamaan hukum Ohm, yaitu :
V = I.Z atau I = V/Z
dengan :
V = tegangan listrik (V)
I = kuat arus listrik (A)

Diketahui :

V = 90 sin 100t V

R = 60 Ω

L = 1 H

C = 0,5 mF = 5 x 10^-4 F

Ditanya :

I⁠⁠⁠⁠⁠⁠⁠_m = ....?

Pembahasan :

Berdasarkan persamaan tegangan sinusoidal :

V = Vm sin ωt → V = 90 sin 100t

maka :

Vm = 90 V

ω = 100 rad/s

Hitungan reaktansi induktif :

X_L= ωL

X_L= (100)(1) = 100 Ω

Hitung reaktansi kapasitif :

X_C= 1/(ωC)

X_C= 1/(100 x 5 x 10^-4)

X_C= 20 Ω

Hitung impedansi rangkaian :

Z = √(R² + (X_L- X_C)²)

Z = √(60² + (100 - 20)²)

Z = √(3600 + 6400)

Z = 100 Ω

Hitung kuat arus maksimum :

I_m= V⁠⁠⁠⁠⁠⁠⁠_m/Z

I_m= 90/100

I_m= 0,9 A

Jadi besar kuat arus maksimum yang mengalir pada rangkaian adalah 0,9 A.
