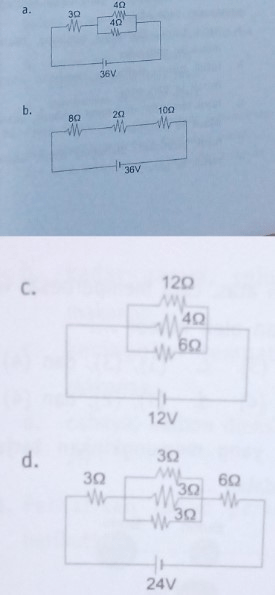

Pada gambar rangkaian berikut, yang akan mengalirkan arus listrik paling kecil adalah ....

Jawaban yang benar dari soal tersebut adalah rangkaian listrik pada gambar B. Rangkaian listrik adalah rangkaian yang tersusun atas berbagai komponen listrik. Rangkaian listrik terdiri atas 3 jenis yaitu rangkaian seri, rangkaian paralel, dan rangkaian campuran. Persamaan hambatan total dari rangkaian listrik tersebut dapat dinyatakan sebagai berikut. a. Rangkaian seri Rs = R1 + R2 + R3 + ... + Rn b. Rangkaian paralel 1/Rp = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn c.Hukum Ohm I = V/R Keterangan : Rs = hambatan seri (Ω) Rp = hambatan paralel (Ω) R1 = hambatan 1 (Ω) R2 = hambatan 2 (Ω) R3 = hambatan 3 (Ω) Rn = hambatan ke - n (Ω) I = arus listrik (A) V = tegangan listrik (V) Diketahui : Gambar A (R2 dan R3 diparalel) R1 = 3 Ω R2 = 4 Ω R3 = 4 Ω V = 36 V Gambar B (semua dirangkai seri) R1 = 8 Ω R2 = 2 Ω R3 = 10 Ω V = 36 V Gambar C (semua dirangkai diparalel) R1 = 12 Ω R2 = 4 Ω R3 = 6 Ω V = 12 V Gambar D (R2, R3 dan R4 dirangkai paralel) R1 = 3 Ω R2 = 3 Ω R3 = 3 Ω R4 = 3 Ω R5 = 6 Ω V = 24 V Ditanyakan : I yang paling kecil = ? Jawab : 1) Menentukan arus pada gambar A - Menentukan rangkaian paralel 1/Rp = 1/R2 + 1/R3 1/Rp = 1/4 + 1/4 1/Rp = 2/4 Rp = 4/2 Rp = 2 Ω - Menentukan rangkaian seri Rs = R1 + R2 Rs = 3 + 2 Rs = 5 Ω - Menentukan arus pada rangkaian I = V/Rs I = 36/5 I = 7,2 A 2) Menentukan arus pada gambar B - Menentukan rangkaian seri Rs = R1 + R2 + R3 Rs = 8 + 2 + 10 Rs = 20 Ω - Menentukan arus pada rangkaian I = V/Rs I = 36/20 I = 1,8 A 3) Menentukan arus pada gambar C - Menentukan rangkaian paralel 1/Rp = 1/R1 + 1/R2 + 1/R3 1/Rp = 1/12 + 1/4 + 1/6 1/Rp = (1+3+2)/12 1/Rp = 6/12 Rp = 12/6 Rp = 2 Ω - Menentukan arus pada rangkaian I = V/Rs I = 12/2 I = 6 A 4) Menentukan arus pada gambar D - Menentukan rangkaian paralel 1/Rp = 1/R2 + 1/R3 + 1/R4 1/Rp = 1/3 + 1/3 + 1/3 1/Rp = 3/3 Rp = 1 Ω - Menentukan rangkaian seri Rs = R1 + Rp + R5 Rs = 3 + 1 + 6 Rs = 10 Ω - Menentukan arus pada rangkaian I = V/Rs I = 24/10 I = 2,4 A Jadi, yang akan mengalirkan arus listrik paling kecil adalah rangkaian listrik pada gambar B.
