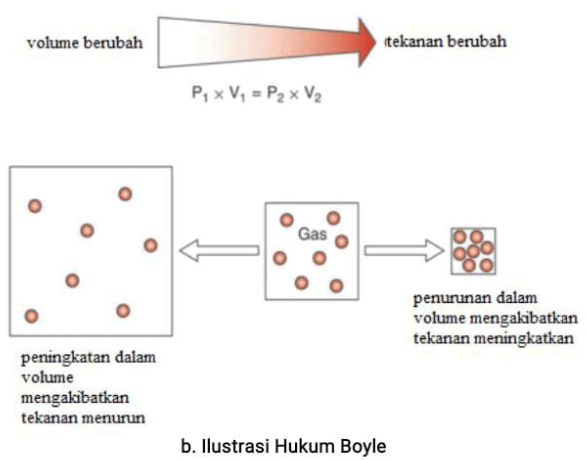

Jelaskan apa yang dimaksud dengan gambar B, dan apa kaitannya dengan mekanisme pernapasanan pada manusia!

Hai Channa, kakak bantu jawab ya. Ilustrasi hukum Boyle menunjukkan bahwa perubahan volume menyebabkan perubahan tekanan, dimana volume berbanding terbalik dengan tekanan udara di ruang tertutup pada suhu tetap. Mekanisme pernapasan pada paru-paru manusia berkaitan dengan hukum Boyle, yaitu saat terjadi aliran udara karena adanya perbedaan tekanan antara paru-paru dan lingkungan luar. Udara akan mengalir dari tekanan tinggi ke tekanan rendah. Saat inspirasi, udara lingkungan mengalir masuk ke saluran pernapasan hingga paru-paru sebab paru-paru mengembang (volumenya naik sedangkan tekanannya turun) setelah terjadi kontraksi otot antar tulang rusuk. Aliran udara ini terjadi dari tekanan udara lingkungan yang lebih tinggi menuju paru-paru yang tekanan udaranya lebih rendah. Sebaliknya, saat ekspirasi, udara dari dalam paru-paru akan dihembuskan mengalir keluar dari paru-paru karena tekanan paru-paru lebih besar dari tekanan udara lingkungan setelah paru-paru mengempis akibat relaksasi otot antar tulang rusuk. Jadi, keluar-masuknya udara pernapasan berkaitan dengan hukum Boyle, yaitu saat volume paru-paru membesar maka tekanan udara mengecil sehingga udara mengalir ke paru-paru, demikian juga sebaliknya. Semoga membantu!
