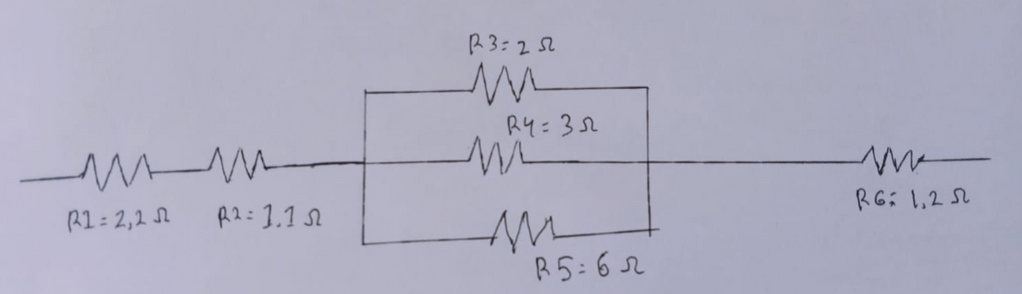

Hitung hambatan pengganti berdasarkan gambar !

Jawaban yang benar adalah 5,5 Ω Rangkain seri adalah rangkaian listrik yang terdiri dari hanya satu jalur untuk melewatkan arus, yang dirumuskan dengan Rs= R1+R2+R3.. Rangkaian paralel adalah rangkaian listrik yang terdiri dari lebih dari satu jalur untuk melewatkan arus, yang dirumuskan dengan 1/Rp= 1/R1 + 1/R2 + 1/R3 Diketahui: R1= 2,2 Ω R2= 1,1 Ω R3= 2 Ω R4= 3 Ω R5= 6 Ω R6= 1,2 Ω Ditanya: Rtotal=..? Jawab: Pertama menghitung hambatan pada rangkain paralel terlebih dahulu, yang dirumuskan dengan 1/Rp= (1/R3) + (1/R4) + (1/R5) 1/Rp= (1/2) + (1/3) + (1/6) 1/Rp= (6+4+2)/12 1/Rp= 12/12 Rp= 12/12 Rp= 1 Ω. Setelah itu mencari nilai hambatan pengganti total, yang dirangkai seri, Rtotal = R1 + R2 + Rp + R6 Rtotal= 2,2 + 1,1 + 1 + 1,2 Rtotal = 5,5 Ω Jadi, besar hambatan pengganti adalah 5,5 Ω
