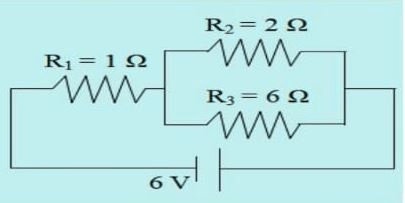

Hitung besarnya hambatan total dan kuat arus listrk yang melalui hambatan melalui R1, R2, dan R3.

Jawaban yang benar adalah 2,5 Ω; 2,4 A; 1,8 A; dan 0,6 A. Hambatan listrik atau resistansi adalah kemampuan suatu bahan penghantar untuk menghambat aliran arus listrik. Prinsip dalam susunan seri hambatan listrik adalah : » Hambatan pengganti sama dengan jumlah dari tiap hambatan listriknya. Rs = R1 + R2 + R3 + ... dengan : Rs = hambatan pengganti seri (Ω) R1, R2, R3 = hambatan listrik (Ω) » Kuat arus yang melalui tiap hambatan adalah sama dengan kuat arus yang melalui hambatan penggantinya. I1 = I2 = I3 = ... = I Prinsip dalam susunan paralel hambatan listrik adalah : » Kebalikan Hambatan penggantinya sama dengan jumlah dari kebalikan tiap-tiap hambatan. 1/Rp = 1/R1 + 1/R2 + 1/R3 +... dengan : Rp = hambatan pengganti paralel (Ω) » Tegangan pada ujung-ujung tiap hambatan adalah sama dengan tegangan hambatan penggantinya. V1 = V2 = V3 = ... = V » Berdasarkan hukum Ohm, kuat arus listrik dirumuskan oleh : I = V/R dengan : I = kuat arus listrik (A) V = tegangan listrik (V) Diketahui : R1 = 1 Ω R2 = 2 Ω R3 = 6 Ω V = 6 V Ditanya : R total, I1, I2 dan I3 Pembahasan : Hitung hambatan pengganti antara R2 dan R3 yang dirangkai paralel : 1/Rp = 1/R2 + 1/R3 1/Rp = 1/2 + 1/6 1/Rp = 3/6 + 1/6 1/Rp = 4/6 Rp = 6/4 Rp = 1,5 Ω Hitung hambatan pengganti total dari R1 dan Rp yang dirangkai seri : Rs = R1 + Rp Rs = 1 + 1,5 Rs = 2,5 Ω R total = 2,5 Ω Hitung kuat arus yang melalui rangkaian : I = V/Rs I = 6/2,5 I = 2,4 A Kuat arus yang melalui hambatan R1 adalah : I1 = 2,4 A Kuat arus yang melalui hambatan R2 dan R3 dihitung menggunakan prinsip pembagi arus : I2 : I3 = V/R2 : V/R3 I2 : I3 = 1/2 : 1/6 I2 : I3 = 3/6 : 1/6 I2 : I3 = 3 : 1 I2 = 3/(3 + 1) x I total I2 = 3/4 x 2,4 A I2 = 1,8 A I3 = 1/(3 + 1) x I total I3 = 1/4 x 2,4 A I3 = 0,6 A Jadi besar hambatan total dan kuat arus listrik yang melalui R1, R2, dan R3 adalah 2,5 Ω; 2,4 A; 1,8 A; dan 0,6 A.
