Question

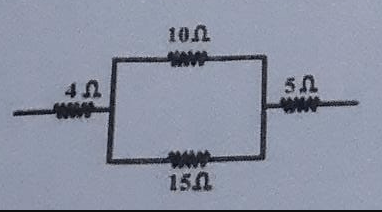

Hambatan pengganti rangkaian hambatan tersebut adalah ….

R. Nuraini · Accepted Answer

Hallo Mila P,  jawaban untuk soal tersebut adalah 15 Ω.

Diketahui :
R1 = 4 Ω
R2 = 10 Ω
R3 = 15 Ω
R4 = 5 Ω
Ditanya :  Rtotal
Penyelesaian :
Rangkaian seri merupakan rangkaian listrik yang hambatannya disusun bersebelahan. Hambatan total yang dirangkai seri dapat dihitung dengan persamaan:

Rs = R1 + R2 + R3 ...

Rangkaian paralel adalah rangkaian listrik yang hambatannya disusun bercabang. Hambatan total yang dirangkai paralel dapat dihitung menggunakan persamaan berikut.

1/Rp =1/R1 +1/R2 +1/R3 +⋯

Hambatan R2 dan R3 dirangkai paralel.
1/Rp = 1/R2 +1/R3
1/Rp = 1/10 +1/15
1/Rp = (3+2)/30
1/Rp = 5/30
Rp = 30/5
Rp = 6 Ω

Hitung hambatan total.
Rtotal = R1 + Rp + R4
= 4 + 6 + 5
= 15 Ω

Dengan demikian, hambatan total nya adalah 15 ohm.

Semoga membantu ya.  :)
