Gambarkan sistem pompa hidrolik dan jelaskan prinsip kerjanya secara fisika

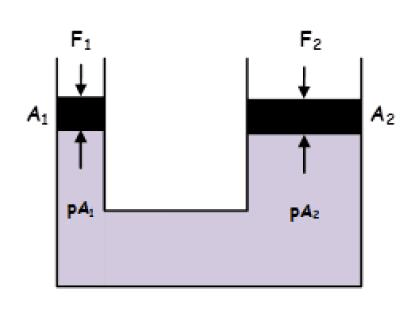

Jawaban yang benar adalah sebagaimana pada gambar di bawah. Pembahasan: Pompa Hidrolik menggunakan konsep Hukum Pascal yang berbunyi "Tekanan yang diberikan pada zat cair di dalam ruang tertutup akan diteruskan oleh zat cair itu ke segala arah dengan sama besar". Secara matematis dinyatakan sebagai berikut: (perhatikan gambar) F₁/A₁ = F₂/A₂ Dimana F₁ = gaya pada penampang 1 (N) F₂ = gaya pada penampang 2 (N) A₁ = luas penampang 1 (m²) A₂ = luas penampang 2 (m²) Cara kerjanya: Dengan memberikan tekanan pada suatu kolom berisi minyak atau zat cair. Jika memberikan tekanan pada sisi kanan pipa, maka sisi kiri pipa akan terangkat dan memberikan gaya yang besar ke sisi kiri pipa tersebut. Uniknya, pipa ini bisa memiliki panjang berapapun dan pompa hidrolik akan tetap bekerja dengan normal selama tidak ada kebocoran pada pipa tersebut karena dapat mengurangi tekanan pada minyak atau oli. Jadi, gambar sistem kerja pompa hidrolik adalah sebagaimana pada gambar di bawah.
