Gambar rangkaian listrik secara seri, pararel, dan campuran. terdiri batre, kawat, dan 3 resistor dengan arus ke kanannn!

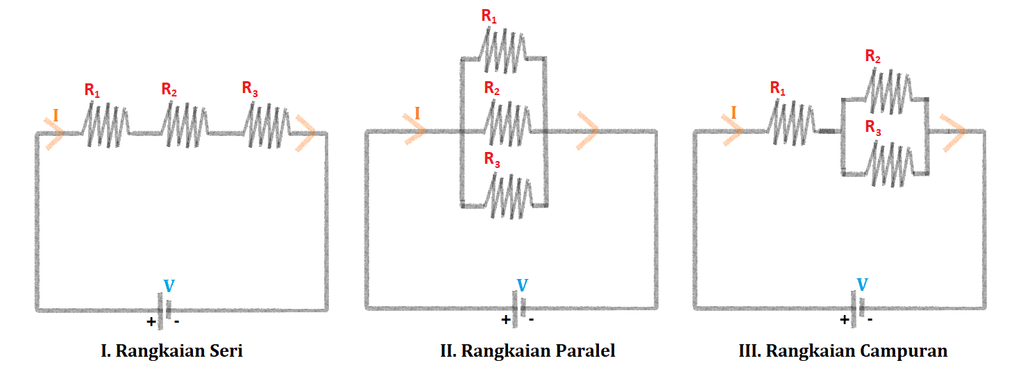

Hi Sri D, kakak coba bantu jawab ya. Gambar rangkaian yang diminta soal terdapat pada lampiran di bawah. Pertanyaan pada soal: Gambar rangkaian listrik secara seri, paralel dan campuran. Terdiri atas baterai, kawat dan 3 resistor dengan arus ke kanan! Jadi permintaan pada soal untuk membuat 3 buah gambar, yaitu: I. Rangkaian seri. II. Rangkaian paralel. III. Rangkaian campuran. yang menggunakan baterai, kawat dan 3 resister dengan arus ke arah kanan. I. Rangkaian Seri Terdiri dari 1 baterai dan 3 resistor yang disusun seri/sejajar. dengan arah arus dari kutub positif ke kutub negatif, sehingga melewati resistor ke arah kanan. 2. Rangkaian Paralel Terdiri dari 1 baterai dan 3 resistor yang disusun bercabang/paralel, dengan arah arus dari kutub positif ke kutub negatif, sehingga melewati resistor ke arah kanan. 3. Rangkaian Campuran Terdiri dari 1 baterai dan 3 resistor yang disusun 1 buah sejajar dan 2 buah bercabang, dengan arah arus dari kutub positif ke kutub negatif, sehingga melewati resistor ke arah kanan. Ketiga gambar tersebut dapat dilihat pada lampiran di bawah, dengan keterangan: V = Baterai/Sumber Tegangan R = Resistor/Hambatan I = Arus Listrik Demikian penjelasan kakak, tetap semangat belajar ya.
