Dedi memiliki tiga buah baterai, empat buah lampu, dan beberapa kabel. Bantulah Dedi membuat sketsa sederhana rangkaian listrik seri dan paralel dari alat dan bahan tersebut!

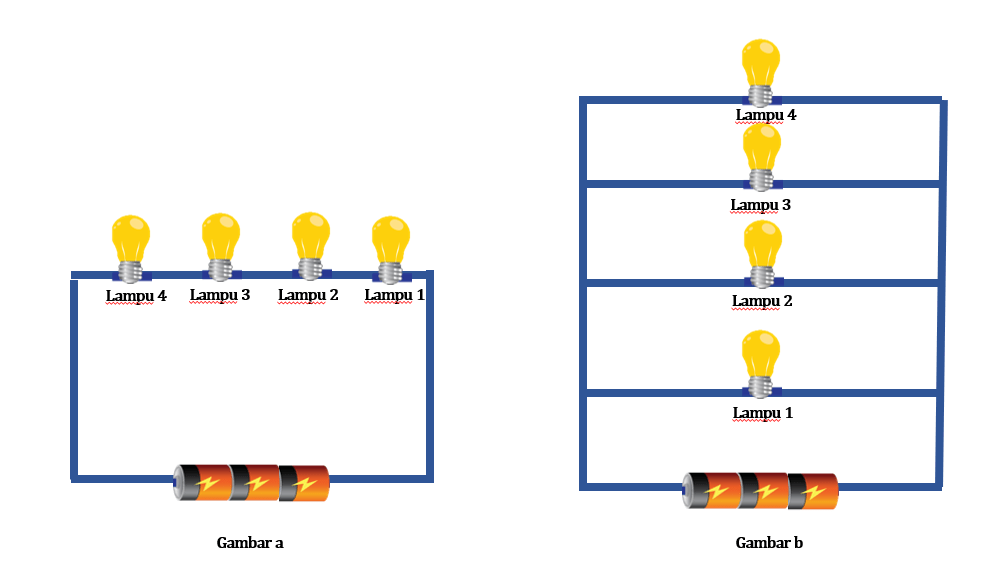

<p>Jawaban yang benar dapat dilihat pada gambar terlampir.</p><p>&nbsp;</p><p>Diketahui:</p><p>3 buah batre</p><p>4 buah lampu</p><p>beberapa kabel</p><p>&nbsp;</p><p>Ditanya: sketsa sederhana rangkaian listrik seri dan paralel..?</p><p>&nbsp;</p><p>Penyelesaian:</p><p>Soal ini dapat diselesaikan dengan konsep rangkaian hambatan listrik seri dan paralel , dimana persamaannya adalah:</p><p>Rangkaian seri</p><p>Rs = R1 + R2 + R3 + ...</p><p>I1 = I2 = I3 = ... = I</p><p>V = V1 + V2 + V3+ .......</p><p>dengan</p><p>Rs = hambatan pengganti seri (Ω)&nbsp;</p><p>R1, R2, R3 = hambatan listrik (Ω)</p><p>I = arus total (A)</p><p>I1, I2, I3 = arus pada masing-masing hambatan (A)</p><p>V = tegangan total&nbsp;</p><p>V1, V2, V3 = tegangan pada masing-masing hambatan (volt)</p><p>Rangkaian paralel</p><p>1/Rp = 1/R1 + 1/R2 + 1/R3 + ...</p><p>V1 = V2 = V3 = ... = V</p><p>I = I1 + I2 + I3+ .......</p><p>dengan</p><p>Rp = hambatan pengganti paralel(Ω)&nbsp;</p><p>R1, R2, R3 = hambatan listrik (Ω)</p><p>I = arus total (A)</p><p>I1, I2, I3 = arus pada masing-masing hambatan (A)</p><p>V = tegangan total&nbsp;</p><p>V1, V2, V3 = tegangan pada masing-masing hambatan (volt)</p><p>&nbsp;</p><p>Rangkaian listrik seri ditandai dengan tidak terdapat percabangan pada rangkaian seperti gambar a.</p><p>Rangkaian listrik paralel ditandai dengan terdapat percabangan pada rangkaian seperti gambar b.</p><p>&nbsp;</p><p>Jadi jawaban yang tepat dapat dilihat pada gambar terlampir.</p>
