Question

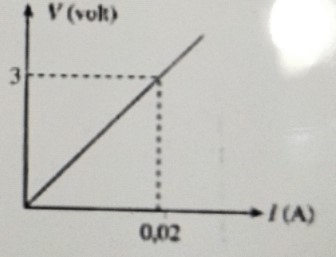

Dari percobaan hubungan tegangan (V) dengan kuat arus (I) pada resistor, dihasilkan grafik V-I pada gambar di bawah. Jika V = 4,5 volt besar kuat arus V yang mengalir adalah ....
a. 5 mA
b. 10 mA
c. 20 mA
d. 30 mA

E. Ang · Accepted Answer

Hai, Dik Watana. Jawabannya adalah d. 30 mA.

Berdasarkan hukum Ohm, persamaan hambatan listrik adalah :
R = V/I
dengan :
R = hambatan listrik (Ω)
V = tegangan listrik (V)
I = kuat arus listrik (A)

Diketahui :
V1 = 3 V
I1 = 0,02 A
V2 = 4,5 V

Ditanya : I2

Pembahasan :
Karena dalam hal ini, resistornya tetap maka :
R1 = R2
V1/I1 = V2/I2
3/0,02 = 4,5/I2
150 = 4,5/I2
I2 = 4,5/150
I2 = 0,03 A
I2 = 0,03 x 1000 mA = 30 mA

Jadi, besar kuat arus listrik yang mengalir adalah 30 mA.
Oleh karena itu jawaban yang benar adalah d.
