Dalam rangkaian sel volta, terdiri dari : a. Katoda(elektroda positif) : logam Cu b. Anoda (elektroda negatif) : logam Zn c. Jembatan Garam d. Larutan CuSO4 1 M e. Larutan Zn SO4 1 M f. Harga Potensial Sel (E sel = 1,10 V) Gambarkan rangkaian sel volta tersebut!

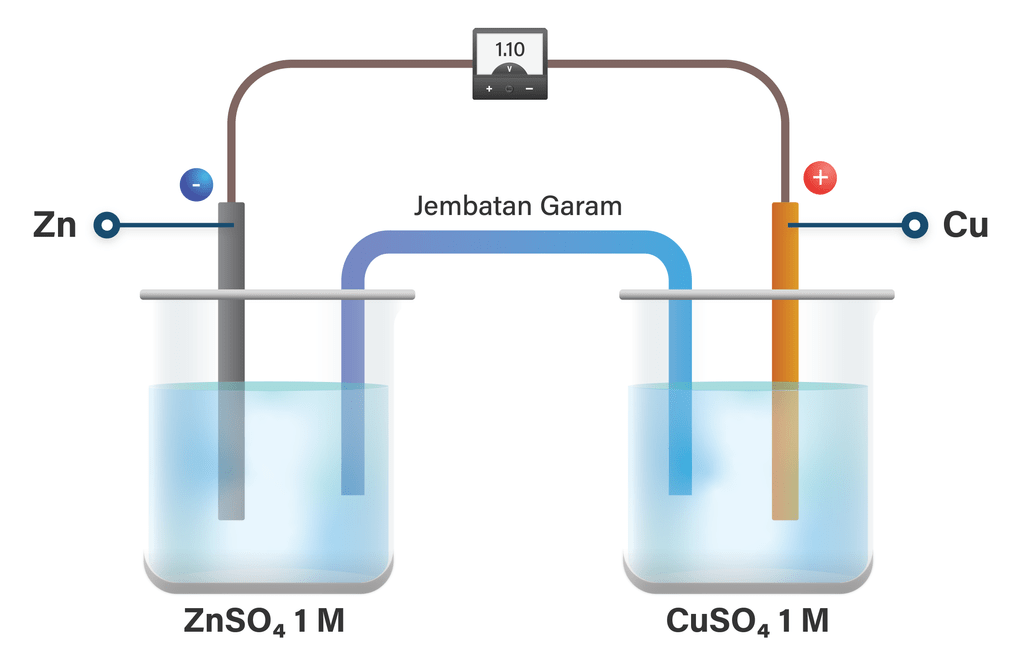

Hai Stephanus, kakak bantu jawab pertanyaanmu ya. Jawaban: Gambar rangkaian sel volta tertera di lampiran Pada sel volta, elektron akan mengalir pada rangkaian luar, maka dari itu tempat terjadinya reaksi oksidasi harus dipisahkan dari tempat terjadinya reaksi reduksi. Kedua larutan akan dihubungkan dengan jembatan garam. Pada sel volta tersebut, elektroda Cu bertindak sebagai katoda dan elektroda Zn sebagai anoda. Pada sel elektrokimia (sel volta dan sel elektrolisis), anoda adalah elektroda tempat terjadinya reaksi oksidasi dan katoda adalah tempat terjadinya reaksi reduksi. Pada sel volta, anoda bertindak sebagai kutub negatif dan katoda bertindak sebagai kutub positif. Arus listrik akan mengalir dari kutub positif ke arah kutub negatif pada rangkaian luar. Maka dari itu, elektron mengalir dari kutub negatif ke kutub positif. Untuk gambar rangkaian sel volta dapat dilihat pada gambar di lampiran.
