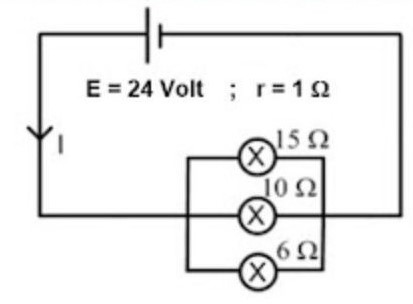

Besar kuat arus listrik pada rangkaian tersebut adalah .... Perhatikan gambar rangkaian listrik berikut.

Hai Nozomi, jawaban soal ini adalah 6 A Diketahui: E= 24 V r= 1 ohm R1= 15 ohm R2= 10 ohm R3= 6 ohm Ditanya: I=… Jawab: Hambatan seri adalah hambatan yang disusun secara berderet. Hambatan seri dirumuskan dengan: Rs= R1+R2+… Hambatan paralel adalah hamabatan yang disusun secara bercabang. Hambatan paralel dirumuskan dengan: 1/Rp = 1/R1 + 1/R2 +… Dimana: Rs= hambatan seri (ohm) R1= hambatan 1 (ohm) R2= hambatan 2 (ohm) Rp= hambatan paralel (ohm) Hukum ohm menyatakan bahwa kuat arus listrik sebanding dengan tegangan dan berbanding terbalik dengan hambatannya. Hukum ohm dirumuskan dengan: I= V/R Dimana: I= kuat arus (A) V = tegangan (V) R= hambatan (ohm) Sehingga: Hambatan 1,2 dan 3 disusun paralel 1/Rp = 1/R1 +1/R2 +1/R3 1/Rp = 1/15 + 1/10 + 1/6 1/Rp = 2/30 + 3/30 + 5/30 1/Rp = 10/30 Rp= 3 ohm Hambatan Rp dan r disusun seri Rs= Rp + r Rs= 3+1 Rs= 4 ohm Maka I= V/R I= E/Rs I=24/4 I= 6 A Jadi kuat arus yang mengalir adalah 6 A
