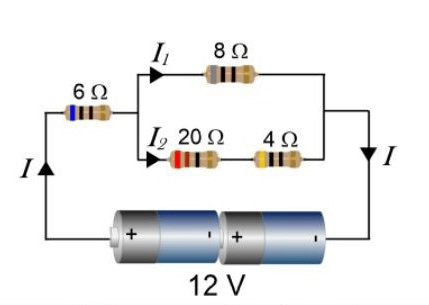

Berikut ini terdapat gambar rangkaian campuran yang terdiri dari empat buah resistor disusun secara seri dan paralel seperti pada gambar tersebut. Kuat arus listrik yang mengalir melalui hambatan 6 Ω dan 20 Ω adalah.... A. 1 A dan 0,25 A B. 1 A dan 0,50 A C. 1 A dan 0,75 A D. 2 A dan 0,75 A

Jawaban yang benar dari soal tersebut adalah A. 1 A dan 0,25 A Rangkaian listrik merupakan rangkaian yang terdiri atas komponen-komponen listrik. Rangkaian listrik, terdiri dari 3 macam, yaitu rangkaian seri, rangkaian paralel, dan rangkaian campuran. Persamaan rangkaian listrik dapat dinyataan secara matematis sebagai berikut. a. Hambatan total rangkaian seri Rs = R1 + R2 + R3 + ... + Rn b. Hambatan total rangkaian paralel 1/Rp = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn c. Hukum Ohm V = I.R Keterangan : V = tegangan listrik (V) I = kuat arus listrik (A) R = hambatan listrik (Ω) Rs = hambatan listik pada rangkaian seri (Ω) Rp = hambatan listrik pada rangkaian paralel (Ω) R1 = hambatan ke 1 (Ω) R2 = hambatan ke 2 (Ω) R3 = hambatan ke 3 (Ω) Rn = hambatan ke - n (Ω) Diketahui : R1 = 6 Ω R2 = 8 Ω R3 = 20 Ω R4 = 4 Ω V = 12 V Ditanyakan : I1 dan I3 = ? Jawab : 1) Mencari hambatan total a. Mencari hambatan seri Rs1 = R3 + R4 Rs1= 20 + 4 Rs1 = 24 Ω b. Mencari hambatan paralel 1/Rp = 1/R2 + 1/Rs 1/Rp = 1/8 + 1/24 1/Rp = (3+1)/24 1/Rp = 4/24 Rp = 6 Ω c. Mencari hambatan seri ke-2 Rs2 = R1 + Rp Rs2 = 6 + 6 Rs2 = 12 Ω 2) Mencari kuat arus listrik rangkaian total I = V/Rs2 I = 12/12 I = 1 A 3) Mencari kuat arus pada hambatan 1 I1 = I I1 = 1 A 4) Mencari tegangan pada rangkaian paralel Vp = I.Rp Vp = 1.6 Vp = 6 V 5) Mencari kuat arus pada rangkaian seri pertama Is1 = Vp/Rs1 Is1 = 6/24 Is1 = 0,25 A 6) Mencari kuat arus pada hambatan 3 I3 = Is1 I3 = 0,25 A Jadi, kuat arus listrik yang mengalir melalui hambatan 6 Ω dan 20 Ω adalah A. 1 A dan 0,25 A
