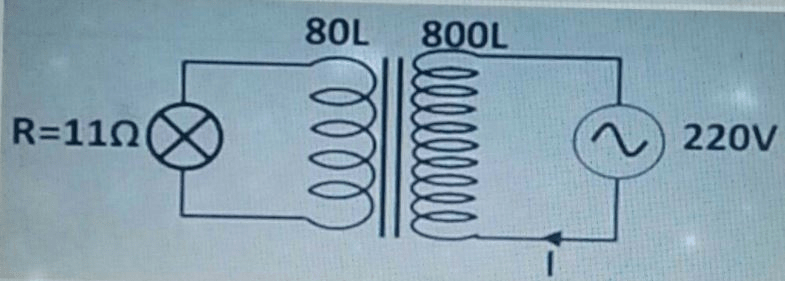

Berdasarkan gambar berikut ini, besar kuat arus listrik I dan jenis trafonya adalah .... a. 0,2 A dan jenis trafo step up karena Np < Ns b. 20,0 A dan jenis trafo step down karena Ip < Is c. 0,2 A dan jenis trafo step down karena Ip < Is d. 20,0 A dan jenis trafo step up karena Vp < Vs

Halo Setiawan, jawaban untuk soal di atas adalah a. 0,2 A dan jenis trafo step up karena Np < Ns Trafo adalah alat yang digunakan untuk menaikkan atau menurunkan tegangan. Trafo ada 2 jenis: 1. Trafo step up: Np < Ns Vp < Vs Ip > Is 2 Trafo step down: Np > Ns Vp > Vs Ip < Is Hubungan antara jumlah lilitan, tegangan listrik, dan kuat arus pada trafo: Np/Ns = Vp/Vs = Is/Ip dimana: Np = jumlah lilitan primer (lilitan) Ns = jumlah lilitan sekunder (lilitan) Vp = tegangan listrik primer (V) Vs = tegangan listrik sekunder (V) Ip = kuat arus primer (A) Is = kuat arus sekunder (A) Rumus kuat arus: I = V/R dimana: I = kuat arus (A) V = tegangan listrik (V) R = hambatan (Ω) Diketahui: Np = 80 lilitan Ns = 800 lilitan Vs = 220 V R masukan = 11Ω Ditanya: Is = ..... Jenis trafo = .... Jawab: Menghitung tegangan listrik primer: Np/Ns = Vp/Vs 80/800 = Vp/220 1/10 = Vp/220 Vp = 220/10 Vp = 22 V Menghitung kuat arus primer: Ip = Vp/R Ip = 22/11 Ip = 2 A Menghitung kuat arus sekunder: Np/Ns = Is/Ip 80/800 = Is/2 1/10 = Is/2 Is = 2/10 Is = 0,2 A Menentukan jenis trafo: 80 < 800 ➡️ Np < Ns maka trafo yang digunakan merupakan trafo step up Jadi, besar kuat arus listrik I adalah 0,2 A dan jenis trafo step up karena Np < Ns. Oleh karena itu, jawaban yang benar adalah a. Semoga membantu ya
