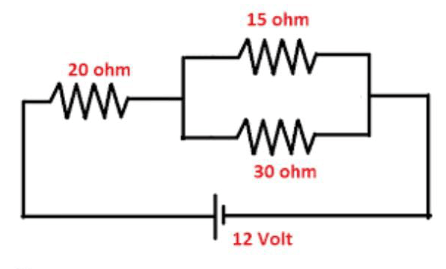

Arus yang mengalir pada hambatan 30 ohm adalah..... a. 0,13 A b. 0,14 A c. 0,15 A d. 0.16 A

Jawaban yang benar adalah A. 0,13 A Rangkaian paralel merupakan rangkaian listrik yang hambatannya disusun secara bertingkat. Pada rangkaian paralel: I total = I1 + I2 + ... Kuat arus listrik merupakan hasil bagi antara tegangan listrik dengan hambatan listrik. Kuat arus listrik dirumuskan: I = V/R dimana: I, I1, I2 = kuat arus listrik (A) V, V1, V2 = tegangan listrik (Volt) R = hambatan listrik (Ω) Hambatan pengganti rangkaian seri dan paralel dirumuskan: Rs = R1 + R2 + ... 1/Rp = 1/R1 + 1/R2 + ... dimana: Rs = hambatan pengganti rangkaian seri (Ω) Rp = hambatan pengganti rangkaian paralel (Ω) R1, R2 = hambatan-hambatan pada rangkaian (Ω) Diketahui: Misal: R1 = 20 Ω R2 = 15 Ω R3 = 30 Ω V = 12 Volt Ditanya: I3 = .... Jawab: Menentukan hambatan total pengganti: R2 dan R3 merupakan rangkaian paralel maka: 1/Rp = 1/R2 + 1/R3 1/Rp = 1/15 + 1/30 1/Rp = (2 + 1)/30 1/Rp = 3/30 Rp = 30/3 Rp = 10 Ω R1 dan Rp merupakan rangkaian seri maka: R pengganti = R1 + Rp = 20 + 10 = 30 Ω Menentukan kuat arus total: I = V/R pengganti I = 12/30 I = 0,4 A Menentukan kuat arus yang mengalir pada hambatan 30 Ω: I3 = {15/(15 + 30)} × I I3 = (15/45) × 0,4 I3 = ⅓ × 0,4 I3 = 0,13 A Jadi, arus yang mengalir pada hambatan 30 ohm adalah 0,13 A Oleh karena itu, jawaban yang benar adalah A
