Pertanyaan

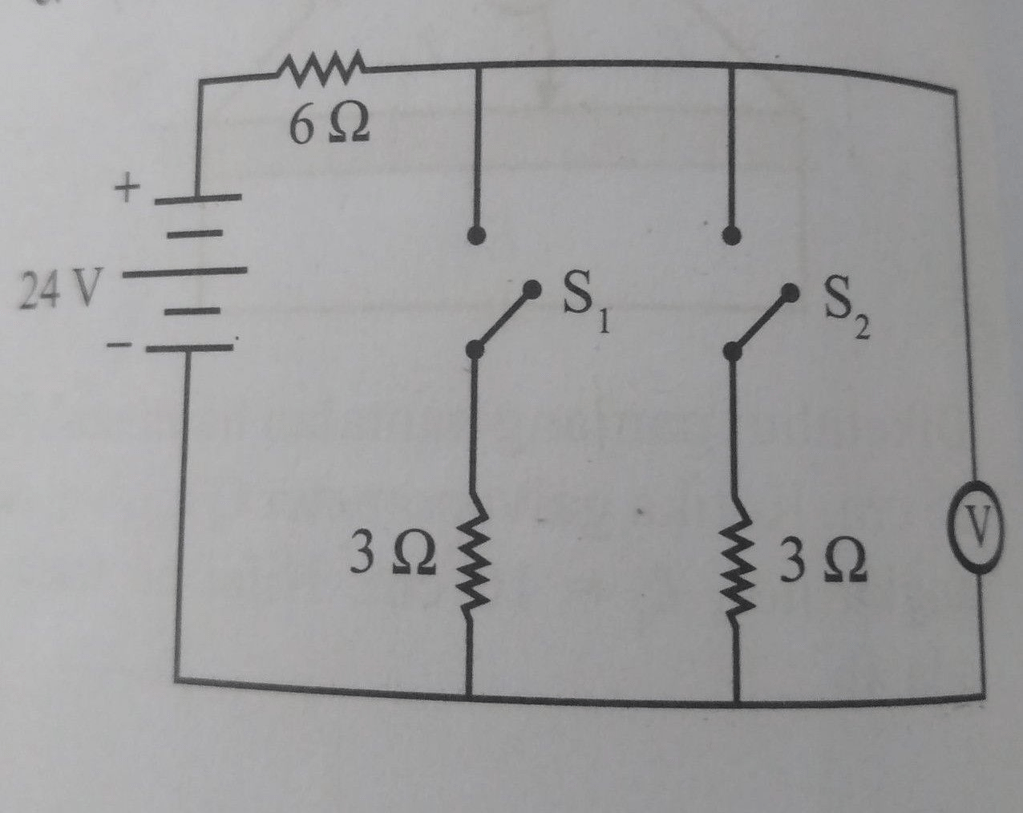

untuk rangkaian seperti pada gambar, bila sakelar S1 dan S2 ditutup, maka voltmeter akan menunjukkan harga
untuk rangkaian seperti pada gambar, bila sakelar S1 dan S2 ditutup, maka voltmeter akan menunjukkan harga
2
2
Iklan
Holy G
07 Agustus 2023 03:06
<p>Karena volt meter dibuat paralel</p><p>Maka volt di ketiga paralel akan sama</p><p> </p><p>Jadi pertama-tama , cari HAMBATAN TOTAL</p><p> </p><p>Kita mulai dari paralel sebelah kanan </p><p>1/3 + 1/3 = 1/R</p><p>R = 3/2</p><p>Lalu ditambahkan hambatan 6 karena seri </p><p>Hambatan total = 15 /2</p><p> </p><p>LALU CARI ARUS TOTAL</p><p>24/(15/2)</p><p>48/15 = I tot</p><p>Hambatan di paralel sama , maka cara mencari hambatan paralel , kita perlu mengalikan arus total (48/15) dengan hambatan total paralel (3/2)</p><p>V paralel = I tot × Rtotalparalel </p><p>V paralel = ( 48/15) × (3/2)</p><p>V paralel = ( 4.8 V)</p><p> </p><p>KARENA VOLTMETER PARALEL MAKA V1=V2=V3 = 4.8V</p><p> </p>
Karena volt meter dibuat paralel
Maka volt di ketiga paralel akan sama
Jadi pertama-tama , cari HAMBATAN TOTAL
Kita mulai dari paralel sebelah kanan
1/3 + 1/3 = 1/R
R = 3/2
Lalu ditambahkan hambatan 6 karena seri
Hambatan total = 15 /2
LALU CARI ARUS TOTAL
24/(15/2)
48/15 = I tot
Hambatan di paralel sama , maka cara mencari hambatan paralel , kita perlu mengalikan arus total (48/15) dengan hambatan total paralel (3/2)
V paralel = I tot × Rtotalparalel
V paralel = ( 48/15) × (3/2)
V paralel = ( 4.8 V)
KARENA VOLTMETER PARALEL MAKA V1=V2=V3 = 4.8V
· 0.0 (0)
Iklan
R. Mutia
Mahasiswa/Alumni Universitas Gadjah Mada
07 Agustus 2023 06:33
<p>Jawaban yang benar adalah 4,8 Volt.</p><p> </p><p>Diketahui:</p><p>R1 = 6 ohm</p><p>R2 = R3 = 3 ohm</p><p>V = 24 volt</p><p> </p><p>Ditanya: V3...?</p><p> </p><p>Penyelesaian:</p><p>Soal ini dapat diselesaikan dengan konsep Hukum Ohm, dimana persamaannya adalah:</p><p>V = IR</p><p>dengan</p><p>V = tegangan (volt)</p><p>I = Kuat arus (A)</p><p>R = Hambatan listrik (ohm)</p><p>Serta konsep rangkaian hambatan listrik seri dan paralel , dimana persamaannya adalah:</p><p>Rangkaian seri</p><p>Rs = R1 + R2 + R3 + ...</p><p>I1 = I2 = I3 = ... = I</p><p>V = V1 + V2 + V3+ .......</p><p>dengan</p><p>Rs = hambatan pengganti seri (Ω) </p><p>R1, R2, R3 = hambatan listrik (Ω)</p><p>I = arus total (A)</p><p>I1, I2, I3 = arus pada masing-masing hambatan (A)</p><p>V = tegangan total </p><p>V1, V2, V3 = tegangan pada masing-masing hambatan (volt)</p><p>Rangkaian paralel</p><p>1/Rp = 1/R1 + 1/R2 + 1/R3 + ...</p><p>V1 = V2 = V3 = ... = V</p><p>I = I1 + I2 + I3+ .......</p><p>dengan</p><p>Rp = hambatan pengganti paralel(Ω) </p><p>R1, R2, R3 = hambatan listrik (Ω)</p><p>I = arus total (A)</p><p>I1, I2, I3 = arus pada masing-masing hambatan (A)</p><p>V = tegangan total </p><p>V1, V2, V3 = tegangan pada masing-masing hambatan (volt)</p><p> </p><p>1/Rp = 1/R2 + 1/R3</p><p>1/Rp = 1/3 + 1/3</p><p>1/Rp = 2/3</p><p>Rp = 1,5 ohm</p><p> </p><p>R = Rp + R1</p><p>R = 1,5 + 6</p><p>R = 7,5 ohm</p><p> </p><p>I = V/R</p><p>I = 24/7,5</p><p>I = 3,2 A</p><p> </p><p>I = Ip = 3,2 A</p><p> </p><p>Vp = Ip x Rp</p><p>Vp = 3,2 x 1,5</p><p>Vp = 4,8 Volt</p><p> </p><p>V3 = Vp = 4,8 Volt</p><p> </p><p>Jadi jawaban yang tepat adalah 4,8 Volt.</p>
Jawaban yang benar adalah 4,8 Volt.
Diketahui:
R1 = 6 ohm
R2 = R3 = 3 ohm
V = 24 volt
Ditanya: V3...?
Penyelesaian:
Soal ini dapat diselesaikan dengan konsep Hukum Ohm, dimana persamaannya adalah:
V = IR
dengan
V = tegangan (volt)
I = Kuat arus (A)
R = Hambatan listrik (ohm)
Serta konsep rangkaian hambatan listrik seri dan paralel , dimana persamaannya adalah:
Rangkaian seri
Rs = R1 + R2 + R3 + ...
I1 = I2 = I3 = ... = I
V = V1 + V2 + V3+ .......
dengan
Rs = hambatan pengganti seri (Ω)
R1, R2, R3 = hambatan listrik (Ω)
I = arus total (A)
I1, I2, I3 = arus pada masing-masing hambatan (A)
V = tegangan total
V1, V2, V3 = tegangan pada masing-masing hambatan (volt)
Rangkaian paralel
1/Rp = 1/R1 + 1/R2 + 1/R3 + ...
V1 = V2 = V3 = ... = V
I = I1 + I2 + I3+ .......
dengan
Rp = hambatan pengganti paralel(Ω)
R1, R2, R3 = hambatan listrik (Ω)
I = arus total (A)
I1, I2, I3 = arus pada masing-masing hambatan (A)
V = tegangan total
V1, V2, V3 = tegangan pada masing-masing hambatan (volt)
1/Rp = 1/R2 + 1/R3
1/Rp = 1/3 + 1/3
1/Rp = 2/3
Rp = 1,5 ohm
R = Rp + R1
R = 1,5 + 6
R = 7,5 ohm
I = V/R
I = 24/7,5
I = 3,2 A
I = Ip = 3,2 A
Vp = Ip x Rp
Vp = 3,2 x 1,5
Vp = 4,8 Volt
V3 = Vp = 4,8 Volt
Jadi jawaban yang tepat adalah 4,8 Volt.
