Pertanyaan

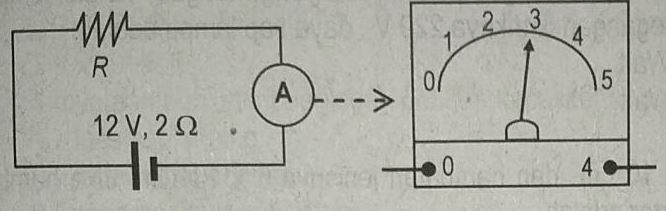

Untuk mengetahui nilai hambatan (R) suatu resistor, digunakan rangkaian seperti gambar berikut: Nilai hambatan R adalah.... Α. 3 Ω Β. 4 Ω C. 5 Ω D. 6 Ω Ε. 8 Ω
48
1
Iklan
R. Mutia
Mahasiswa/Alumni Universitas Gadjah Mada
07 Juli 2023 04:27
<p>Jawaban yang benar adalah Α. 3 Ω.</p><p> </p><p>Diketahui: </p><p>V = 12 V</p><p>r = 2 ohm</p><p> </p><p>Ditanya: R..?</p><p> </p><p>Penyelesaian:</p><p>Soal ini dapat diselesaikan dengan konsep Hukum Ohm, dimana persamaannya adalah:</p><p>V = IR</p><p>dengan</p><p>V = tegangan (volt)</p><p>I = Kuat arus (A)</p><p>R = Hambatan listrik (ohm)</p><p> </p><p>Nilai arus yang terbaca:</p><p>I = skala terbaca / skala maksimum x batas ukur</p><p>I = 3/5 x 4</p><p>I = 2,4 A</p><p> </p><p>R + r = V/I</p><p>R + 2 = 12/2,4</p><p>R + 2 = 5</p><p>R = 3 ohm</p><p> </p><p>Jadi jawaban yang tepat adalah Α. 3 Ω.</p>
Jawaban yang benar adalah Α. 3 Ω.
Diketahui:
V = 12 V
r = 2 ohm
Ditanya: R..?
Penyelesaian:
Soal ini dapat diselesaikan dengan konsep Hukum Ohm, dimana persamaannya adalah:
V = IR
dengan
V = tegangan (volt)
I = Kuat arus (A)
R = Hambatan listrik (ohm)
Nilai arus yang terbaca:
I = skala terbaca / skala maksimum x batas ukur
I = 3/5 x 4
I = 2,4 A
R + r = V/I
R + 2 = 12/2,4
R + 2 = 5
R = 3 ohm
Jadi jawaban yang tepat adalah Α. 3 Ω.
