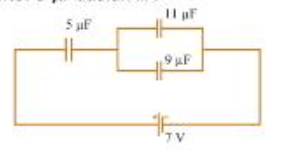

Tiga buah kapasitor dirangkai seperti gambar berikut ini. Muatan yang mengalir pada kapasitor 9 µF adalah .... A.. 12,6 µC B. 16,2 µC C. 20,4 µC D. 28,0 µC E. 56,0 µC

Jawaban yang benar adalah A. 12,6 μC. Kapasitor adalah suatu peralatan listrik yang dapat menyimpan muatan atau energi listrik. Konsep dari kapasitas ekivalen susunan seri adalah : 1/Cs = 1/C1 + 1/C2 + ... dengan : Cs = kapasitas ekivalen seri (F) C1, C2 = kapasitas kapasitor (F) Konsep dari kapasitas ekivalen susunan paralel adalah : Cp = C1 + C2 + ... dengan : Cp = kapasitas ekivalen paralel (F) C1, C2 = kapasitas kapasitor (F) Catatan. Beda potensial pada susunan paralel adalah sama untuk tiap kapasitornya. Kapasitas adalah ukuran kemampuan kapasitor untuk menyimpan muatan listrik untuk beda potensial yang diberikan. Secara matematis persamaannya adalah : C = q/V atau q = C V dengan : C = kapasitas kapasitor (F) q = muatan listrik (C) V = beda potensial (V) Diketahui : C1 = 5 μF C2 = 11 μF C3 = 9 μF V = 7 V Ditanya : q3 = ....? Pembahasan : Hitung kapasitas pengganti paralel untuk kapasitor C2 dan C3 : Cp = C2 + C3 Cp = 11 + 9 Cp = 20 μF Hitung kapasitas pengganti seri untuk kapasitor C1 dan Cp : 1/Cs = 1/C1 + 1/Cp 1/Cs = 1/5 + 1/20 1/Cs = 4/20 + 1/20 1/Cs = 5/20 Cs = 4 μF Hitung muatan total pada rangkaian : q = Cs V q = (4)(7) q = 28 μC Muatan yang mengalir pada kapasitor C2 dan C3 dihitung dengan : q2 : q3 = (C2 V) : (C3 V) q2 : q3 = 11 : 9 q3 = 9/(11 + 9) x q q3 = 9/20 x 28 q3 = 12,6 μC Jadi besar muatan yang mengalir pada kapasitor 9 μF adalah 12,6 μC. Oleh karena itu jawaban yang benar adalah A.
