Terdapat rangkaian paralel yang sudah disusun yaitu 9 lampu, 3 saklar, dan 3 baterai. Jika 1 saklar dinyalakan maka hanya 3 lampu yang hidup, jika saklar 2 disambung/dinyalakan maka hanya 6 lampu menyala, dan ketika saklar 3 disambung atau dinyalakan maka semua lampu menyala. Kemudian rangkaian tersebut dihitung tegangan dan arus listriknya pada baterai dan tiap lampu menggunakan voltmeter dan amperemeter menghasilkan besaran seperti dibawah: Pada tegangan dan arus baterai diukur dengan voltmeter dan amperemeter menghasilkan 27 volt dan 2,70 A, sedangkan tegangan dan arus pada setiap lampu diukur dengan voltmeter dan amperemeter menghasilkan 9 volt dan 0,90 A. Dari pernyataan tersebut, apakah tegangan dan arus pada baterai berbeda dengan tegangan dan arus pada setiap lampu? Mengapa demikian? Jelaskan!

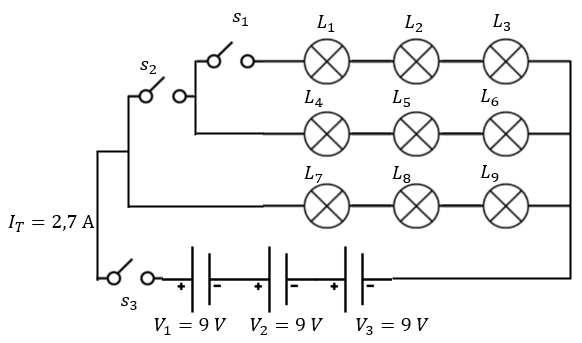

Jawabannya adalah tidak. Tegangan dan arus pada baterai SAMA dengan tegangan dan arus pada setiap lampu. Hal ini berdasarkan konsep tegangan dan arus listrik pada rangkaian seri dan paralel. Perhatikan ilustrasi gambar yang dibuat Diketahui Vₜ = 27 Volt Iₜ = 2,70 A V₁ = V₂ = V₃ = V₄ = V₅ = V₆ = V₇ = V₈ = V₉ = 9 Volt I₁ = I₂ = I₃ = I₄ = I₅ = I₆ = I₇ = I₈ = I₉ = 0,9 A keterangan Vₜ : tegangan total rangkaian (Volt) Iₜ : arus total rangkaian (A) V₁ , V₂ , V₃ , V₄ , V₅ , V₆ , V₇ , V₈ , V₉ : tegangan listrik pada masing masing lampu 1,2,3,4,5,6,7,8,9 I₁ , I₂ , I₃ , I₄ , I₅ , I₆ , I₇ , I₈ , I₉ : arus listrik pada masing masing lampu 1,2,3,4,5,6,7,8,9 Ditanyakan apakah tegangan dan arus pada baterai berbeda dengan tegangan dan arus pada setiap lampu? Jawab untuk menjawab soal ini konsep yang digunakan adalah hukum ohm. Hukum Ohm merupakan salah satu hukum tentang listrik yang ditemukan oleh Georg Simon Ohm, seorang fisikawan asal Jerman, yang menemukan hubungan antara hambatan listrik dengan kuat arus dan tegangan. Bunyi Hukum Ohm yaitu “Arus listrik akan sebanding dengan tegangannya, tetapi berbanding terbalik dengan hambatan konstannya”. Rumus yang sesuai dengan Hukum Ohm: I=V/R Keterangan: I = kuat arus listrik (A) V = tegangan listrik (Volt) R = hambatan listrik (Ω) 1. Menghitung Tegangan total pada rangkaian dari hasil pengukuran tegangan pada masing masing lampu Masing masing lampu memiliki tegangan 9 Volt. Lampu 1,2,3 disusun secara seri, sama seperti pada lampu 4,5,6 dan lampu 7,8,9. Karakteristik dari rangkaian seri adalah tegangan dari sumber akan dibagi dengan jumlah tahanan yang dipasang pada masing-masing cabang. Maka tegangan pada masing masing rangkaian seri dijumlahkan V₁₂₃ =V₁ + V₂ + V₃ = 9 + 9 + 9 = 27 V V₄₅₆ = V₄ + V₅ + V₆ = 9 + 9 + 9 = 27 V V₇₈₉ = V₇ + V₈ + V₉ = 9 + 9 + 9 = 27 V Lampu 1,2,3 dengan lampu 4,5,6 dan lampu 7,8,9 disusun secara paralel. Pada rangkaian paralel, tegangan yang melewati tiap komponen adalah sama, sehingga V₁₂₃ = V₄₅₆ = V₇₈₉ = 27 Volt. Maka tegangan pada baterai sama dengan total distribusi tegangan pada masing masing lampu. 2. Menghitung arus total pada rangkaian dari hasil pengukuran arus pada masing masing lampu Masing masing lampu memiliki arus listrik 0,9 A. Lampu 1,2,3 disusun secara seri, sama seperti pada lampu 4,5,6 dan lampu 7,8,9. Karakteristik dari rangkaian seri adalah arus yang mengalir pada masing-masing beban adalah sama. Maka I₁₂₃ = I₁ = I₂ = I₃ = 0,9 A I₄₅₆ = I₄ = I₅ = I₆ = 0,9 A I₇₈₉ = I₇ = I₈ = I₉ = 0,9 A Lampu 1,2,3 dengan lampu 4,5,6 dan lampu 7,8,9 disusun secara paralel. Pada rangkaian paralel, arus adalah jumlahan arus yang melewati tiap komponen, maka I₁₂₃ + I₄₅₆ + I₇₈₉ = 0,9 + 0,9 + 0,9 = 2,7 A Maka arus total pada baterai sama dengan total distribusi arus pada masing masing lampu. Jadi kesimpulannya tegangan dan arus pada baterai sama dengan tegangan dan arus pada setiap lampu
