Tentukanlah Beda potensial Vb-Va!

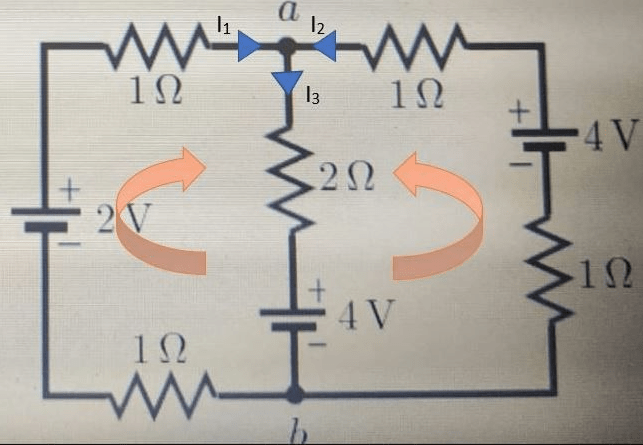

Halo Anse, kakak bantu jawab ya :) Jawabannya adalah 10/3 V Pembahasan: Beda potensial adalah tenagan yang mengalir pada rangkaian Beda potensial pada soal ini dapat ditentukan menggunakan persamaan: V = ∑ε + ∑I.R dengan V = beda potensial (V) ε = ggl (V) I = arus (A) R = hambatan (Ω) Diketahui: R1 = 1 Ω R2 = 1 Ω R3 = 2Ω R4 = 1 Ω R5 = 1 Ω V1 = 2V V2 = 4V V3 = 4V Ditanya: Vab Jawab: Untuk arah loop lebih jelas bisa dilihat pada gambar dibawah ya I1 + I2 = I3 1. mennetukan i3 -Loop I ∑ε + ∑I.R = 0 -V1 + V2 + I1(R1+R2) + I3(R3) = 0 -2 + 4 + I1(1+1) + I3(2) = 0 2 + 2I1 + 2I3 = 0 2I1 + 2I3 = -2 --> substitusikan I1 2(I3 - I2) + 2I3 =-2 2I3 -2I2 +2I3 = -2 -2I2 + 4I3= -2 -------------------------> Persamaan 1 -Loop II ∑ε + ∑I.R = 0 -V3 + V2 + I2(R4+R5) + I3 (R3) = 0 -4 + 4 + I2(1+1) +I3(2) = 0 0 +2I2 +2I3 = 0 2I2 +2I3 = 0 -------------------------> Persamaan 2 -Eliminasi persamaan 1 dan 2 -2I2 + 4I3= -2 2I2 +2I3 = 0 kita jumlahkan sehingga diperoleh 6I3 = -2 I3 = -1/3 A --> tanda - menyatakan arah arusnya ke atas 2. menentukan beda potensial Vab Vab = V2 + I3.R3 Vab = 4 + (-1/3x2) Vab = 4 - 2/3 Vab = (12-2) /3 Vab = 10/3 V Jadi, beda potensial Vab adalah 10/3 V
