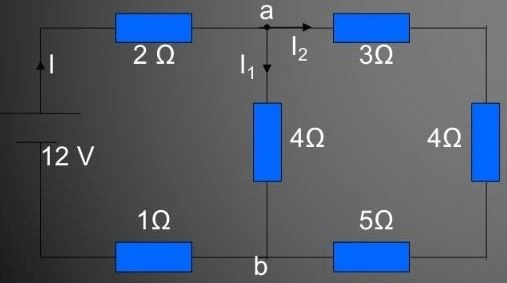

Tentukan tegangan Vab hasil hitungan dan percobaan pada gambar di bawah ini!

Halo Kevin. Kakak coba bantu selesaikan soalnya ya. Besar tegangan Vab adalah 6 V Diketahui: R1 = 2 ohm R2 = 4 ohm R3 = 3 ohm R4 = 4 ohm R5 = 5 ohm R6 = 1 ohm V = 12 V Ditanya : Vab = …? Jawab: Pertama-tama hitung Rtotal terlebih dahulu. Rangkaian pada soal merupakan rangkaian campuran seri dan paralel. Untuk rangkaian seri, kita gunakan rumus hambatan ekuivalen rangkaian seri yaitu R seri = R1 + R2 + R3 + … Sedangkan untuk rangkaian paralel, gunakan rumus hambatan ekuivalen rangkaian paralel yaitu: 1/R paralel = 1/R1 + 1/R2 + 1/R3 + … Langkah-langkah menghitung R total adalah sebagai berikut Kerjakan rangkaian seri R3,R4, dan R5 Rseri1 = R3 + R4 + R5 Rseri1 = 3 + 4 + 5 Rseri1 = 12 Ω Kerjakan Paralel Rseri1 dengan R2 1/R_paralel1 =1/12+1/4 1/R_paralel1 =1/12+3/12 R_paralel1=3 Ω Maka hambatan totalnya adalah seri Rparalel1 dengan R1 dan R6 Rtotal = R1 + Rparalel1 + R6 Rtotal = 2 + 3 + 1 Rtotal = 6 Ω Arus total yang mengalir pada rangkaian adalah: Itotal = V/Rtotal Itotal = 12/6 Itotal = 2 A Hitung tegangan pada rangkaian paralel (Vp) Vp = I . Rp Vp = 2 . 3 Vp = 6 V Tegangan paralel ini sama dengan tegangan ujung-ujung ab, maka Vab = 6 V Maka, tegangan Vab adalah 6 V
