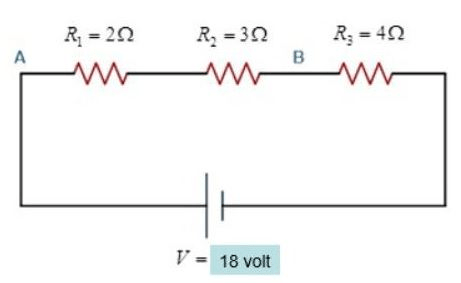

Tentukan R total, I total, serta l dan V masing-masing hambatan!

Hai, Dik Setiawan. Jawabannya adalah a) R total = 9 Ω b) I total = 2 A c) I1 = I2 = I3 = 2 A d) V1 = 4 V, V2 = 6 V dan V3 = 8 V Prinsip dalam susunan seri hambatan listrik adalah : » Hambatan pengganti sama dengan jumlah dari tiap hambatan listriknya. Rs = R1 + R2 + R3 + ... dengan : Rs = hambatan pengganti seri (Ω) » Kuat arus yang melalui tiap hambatan adalah sama dengan kuat arus yang melalui hambatan penggantinya. I1 = I2 = I3 = ... = I » Berdasarkan hukum Ohm, kuat arus listrik dirumuskan oleh : I = V/R dengan : I = kuat arus listrik (A) V = tegangan listrik (V) Diketahui : R1 = 2 Ω R2 = 3 Ω R3 = 4 Ω V = 18 V Ditanya : R total, I total, I dan V masing-masing hambatan Pembahasan : a) Hitung hambatan pengganti dari ketiga resistor yang dirangkai seri. R total = R1 + R2 + R3 R total = 2 + 3 + 4 R total = 9 Ω b) Hitung kuat arus total. I = V/R I = 18/9 I = 2 A c) Kuat arus pada masing-masing resistor adalah sama dengan kuat arus total karena rangkaian seri. I1 = I2 = I3 = I = 2 A d) Tegangan pada masing-masing hambatan. V1 = I1 x R1 V1 = 2 x 2 = 4 V V2 = I2 x R2 V2 = 2 x 3 = 6 V V3 = I3 x R3 V3 = 2 x 4 = 8 V Jadi kesimpulannya adalah : a) R total = 9 Ω b) I total = 2 A c) I1 = I2 = I3 = 2 A d) V1 = 4 V, V2 = 6 V dan V3 = 8 V Terima kasih telah bertanya di Roboguru
