Pertanyaan

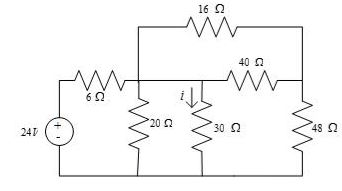

Tentukan nilai arus i!
12
1
Iklan
A. Fauzan
Mahasiswa/Alumni Universitas Jember
05 Februari 2023 14:40
<p>Jawaban yang benar adalah 0,72 A</p><p><strong> </strong></p><p><strong>Diketahui:</strong></p><p>R<sub>1</sub> = 6 Ω , R<sub>2</sub> = 16 Ω, R<sub>3</sub> = 40 Ω, R<sub>4</sub> = 48 Ω, R<sub>5</sub> = 30 Ω, R<sub>6</sub> = 20 Ω</p><p>ε<sub>1 </sub>= 20 V, ε<sub>2 </sub>= 25 V, ε<sub>3 </sub>= 15 V, ε<sub>4 </sub>= 10 V</p><p>V = 24V</p><p> </p><p><strong>Ditanyakan:</strong></p><p>I<sub>5</sub> = i = ?</p><p> </p><p><strong>Pembahasan:</strong></p><p><strong>Konsep dasar pada Rangkaian Seri sebagai berikut:</strong></p><p>kuat arus total sama dengan kuat arus yang ada di hambatan 1, maupun hambatan 2 dan seterusnya</p><p>I<sub>tot</sub> = I<sub>1</sub> = I<sub>2</sub> = I…</p><p> seluruh tegangan yang ada di hambatan pada rangkaian itu dijumlahkan, hasilnya akan sama dengan tegangan yang ada di sumber. Atau dengan kata lain;</p><p>V<sub>tot</sub> = V<sub>1</sub> + V<sub>2</sub> + V…</p><p> </p><p><strong>Konsep dasar pada Rangkaian Paralel sebagai berikut:</strong></p><p>kuat arus sumber energinya akan sama dengan jumlah dari seluruh kuat arus semua hambatan. Oleh karena itu, dapat menuliskannya menjadi:</p><p>I<sub>tot</sub> = I<sub>1</sub> + I<sub>2</sub> + I…</p><p>Di sisi lain, tegangan yang ada pada hambatan pertama dan hambatan kedua akan bernilai sama besar. Maka, kita dapat menuliskannya menjadi:</p><p>V<sub>tot</sub> = V<sub>1</sub> = V<sub>2</sub> = V…</p><p><strong> </strong></p><p><strong>R<sub>2</sub> dan R<sub>3 </sub>dirangkai paralel:</strong></p><p>1/R<sub>23</sub> = 1/R<sub>2</sub> + 1/R<sub>3</sub></p><p>1/R<sub>23</sub> = 1/16 + 1/40</p><p>1/R<sub>23</sub> = (40+16)/640</p><p>1/R<sub>23</sub> = 56/640</p><p>R<sub>23</sub> = 640/56 Ω</p><p> </p><p><strong>R<sub>23</sub> dan R<sub>4 </sub>dirangkai seri:</strong></p><p>R<sub>234</sub> = R<sub>23</sub> + R<sub>4</sub></p><p>R<sub>234</sub> = 640/56 + 48</p><p>R<sub>234</sub> = (640+2688)/56</p><p>R<sub>234</sub> = 3328/56 Ω</p><p> </p><p><strong>R<sub>234</sub>, R<sub>5 </sub>dan R<sub>6 </sub>dirangkai<sub> </sub>paralel:</strong></p><p>1/R<sub>23456</sub> = 1/R<sub>234</sub> + 1/R<sub>5 </sub>+ 1/R<sub>5</sub></p><p>1/R<sub>23456</sub> = 56/3328 + 1/30<sub> </sub>+ 1/20</p><p>1/R<sub>23456</sub> = (33600+1120+1680)/1996800</p><p>1/R<sub>23456</sub> = 36400/1996800</p><p>R<sub>23456</sub> = 1996800/36400</p><p>R<sub>23456 </sub>= 54,86 Ω</p><p> </p><p><strong>R<sub>1 </sub>dan R<sub>23456</sub> dirangkai seri:</strong></p><p>R<sub>123456 </sub>= R<sub>1 </sub>+ R<sub>23456</sub></p><p>R<sub>123456 </sub>= 54,86 +6</p><p>R<sub>123456 </sub>= 60,86 Ω</p><p> </p><p><strong>Mencari I total:</strong></p><p>V = I.R<sub>123456</sub></p><p>24 = I. 60,86</p><p>I = 24/60,86</p><p>I = 0,39 A</p><p> </p><p><strong>Mencari V<sub>1</sub>:</strong></p><p>V<sub>1</sub> = I. R<sub>1</sub></p><p>V<sub>1</sub> = 0,39. 6</p><p>V<sub>1</sub> = 2,34V</p><p> </p><p><strong>Mencari V<sub>23456 </sub>:</strong></p><p>V<sub>23456 </sub>= V – V<sub>1</sub></p><p>V<sub>23456 </sub>= 24 – 2,34</p><p>V<sub>23456 </sub>= 21,66V</p><p> </p><p><strong>Mencari V<sub>5 </sub>:</strong></p><p>V<sub>5 </sub>= V<sub>23456 </sub>= 21,66V</p><p> </p><p><strong>Mencari I<sub>5</sub> total:</strong></p><p>V<sub>5</sub> = I<sub>5</sub>. R<sub>5</sub></p><p>21,66 = I<sub>5</sub>. 30</p><p>I<sub>5</sub> = 21,66/30</p><p>I<sub>5</sub> = 0,72 A</p><p>Jadi, nilai arus I<sub>5</sub> atau i adalah 0,72 A</p>
Jawaban yang benar adalah 0,72 A
Diketahui:
R1 = 6 Ω , R2 = 16 Ω, R3 = 40 Ω, R4 = 48 Ω, R5 = 30 Ω, R6 = 20 Ω
ε1 = 20 V, ε2 = 25 V, ε3 = 15 V, ε4 = 10 V
V = 24V
Ditanyakan:
I5 = i = ?
Pembahasan:
Konsep dasar pada Rangkaian Seri sebagai berikut:
kuat arus total sama dengan kuat arus yang ada di hambatan 1, maupun hambatan 2 dan seterusnya
Itot = I1 = I2 = I…
seluruh tegangan yang ada di hambatan pada rangkaian itu dijumlahkan, hasilnya akan sama dengan tegangan yang ada di sumber. Atau dengan kata lain;
Vtot = V1 + V2 + V…
Konsep dasar pada Rangkaian Paralel sebagai berikut:
kuat arus sumber energinya akan sama dengan jumlah dari seluruh kuat arus semua hambatan. Oleh karena itu, dapat menuliskannya menjadi:
Itot = I1 + I2 + I…
Di sisi lain, tegangan yang ada pada hambatan pertama dan hambatan kedua akan bernilai sama besar. Maka, kita dapat menuliskannya menjadi:
Vtot = V1 = V2 = V…
R2 dan R3 dirangkai paralel:
1/R23 = 1/R2 + 1/R3
1/R23 = 1/16 + 1/40
1/R23 = (40+16)/640
1/R23 = 56/640
R23 = 640/56 Ω
R23 dan R4 dirangkai seri:
R234 = R23 + R4
R234 = 640/56 + 48
R234 = (640+2688)/56
R234 = 3328/56 Ω
R234, R5 dan R6 dirangkai paralel:
1/R23456 = 1/R234 + 1/R5 + 1/R5
1/R23456 = 56/3328 + 1/30 + 1/20
1/R23456 = (33600+1120+1680)/1996800
1/R23456 = 36400/1996800
R23456 = 1996800/36400
R23456 = 54,86 Ω
R1 dan R23456 dirangkai seri:
R123456 = R1 + R23456
R123456 = 54,86 +6
R123456 = 60,86 Ω
Mencari I total:
V = I.R123456
24 = I. 60,86
I = 24/60,86
I = 0,39 A
Mencari V1:
V1 = I. R1
V1 = 0,39. 6
V1 = 2,34V
Mencari V23456 :
V23456 = V – V1
V23456 = 24 – 2,34
V23456 = 21,66V
Mencari V5 :
V5 = V23456 = 21,66V
Mencari I5 total:
V5 = I5. R5
21,66 = I5. 30
I5 = 21,66/30
I5 = 0,72 A
Jadi, nilai arus I5 atau i adalah 0,72 A
