Pertanyaan

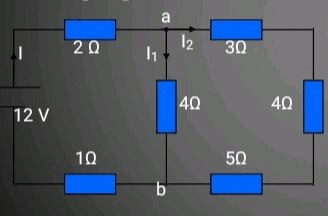

tentukan hambatan pengganti

alt

0

1

Jawaban terverifikasi

Iklan

Iklan

D. Dian

Mahasiswa/Alumni Universitas Negeri Malang

23 Mei 2023 09:43

Jawaban terverifikasi

<p>Jawaban yang benar adalah 6 Ω.</p><p>&nbsp;</p><p>Diketahui:<br>R1 = 2 Ω</p><p>R2 = 1 Ω</p><p>R3 = 4 Ω</p><p>R4 = 3 Ω</p><p>R5 = 4 Ω</p><p>R6 = 5 Ω</p><p>V = 12 V</p><p>&nbsp;</p><p>Ditanyakan:</p><p>R = ...?</p><p>&nbsp;</p><p>Pembahasan:</p><p>Hambatan listrik adalah salah satu komponen elektronika yang berfungsi untuk menahan arus listrik yang mengalir dalam rangkaian. Terdapat tiga jenis rangkaian hambatan yaitu seri, paralel dan campuran.</p><p>Persamaan matematisnya yaitu:<br>Seri:<br>Rs = R1 + R2 + ... + Rn</p><p>Paralel:</p><p>1/Rp = 1/R1 + 1/R2 + ... + 1/Rn</p><p>dimana:</p><p>Rs = hambatan seri (Ω)</p><p>Rp = hambatan paralel (Ω)</p><p>R1 = hambatan ke-1 (Ω)</p><p>R2 = hambatan ke-2 (Ω)</p><p>Rn = hambatan ke-n (Ω)</p><p>&nbsp;</p><p>1. Menghitung Hambatan Seri 1</p><p>Rs1 = R4 + R5 + R6</p><p>Rs1 = 3 + 4 + 5</p><p>Rs1 = 12 Ω</p><p>&nbsp;</p><p>2. Menghitung Hambatan Paralel&nbsp;</p><p>1/Rp = 1/R3 + 1/Rs1</p><p>1/Rp = 1/4 + 1/12</p><p>1/Rp = 3/12 + 1/12</p><p>1/Rp = 4/12</p><p>Rp = 3 Ω</p><p>&nbsp;</p><p>3. Menghitung Hambatan Pengganti</p><p>R = R1 + Rp + R3</p><p>R = 2 + 3 + 1</p><p>R = 6 Ω</p><p>&nbsp;</p><p>Jadi, besar hambatan penggantinya adalah 6 Ω.</p>

Jawaban yang benar adalah 6 Ω.



Diketahui:
R1 = 2 Ω

R2 = 1 Ω

R3 = 4 Ω

R4 = 3 Ω

R5 = 4 Ω

R6 = 5 Ω

V = 12 V



Ditanyakan:

R = ...?



Pembahasan:

Hambatan listrik adalah salah satu komponen elektronika yang berfungsi untuk menahan arus listrik yang mengalir dalam rangkaian. Terdapat tiga jenis rangkaian hambatan yaitu seri, paralel dan campuran.

Persamaan matematisnya yaitu:
Seri:
Rs = R1 + R2 + ... + Rn

Paralel:

1/Rp = 1/R1 + 1/R2 + ... + 1/Rn

dimana:

Rs = hambatan seri (Ω)

Rp = hambatan paralel (Ω)

R1 = hambatan ke-1 (Ω)

R2 = hambatan ke-2 (Ω)

Rn = hambatan ke-n (Ω)



1. Menghitung Hambatan Seri 1

Rs1 = R4 + R5 + R6

Rs1 = 3 + 4 + 5

Rs1 = 12 Ω



2. Menghitung Hambatan Paralel

1/Rp = 1/R3 + 1/Rs1

1/Rp = 1/4 + 1/12

1/Rp = 3/12 + 1/12

1/Rp = 4/12

Rp = 3 Ω



3. Menghitung Hambatan Pengganti

R = R1 + Rp + R3

R = 2 + 3 + 1

R = 6 Ω



Jadi, besar hambatan penggantinya adalah 6 Ω.
