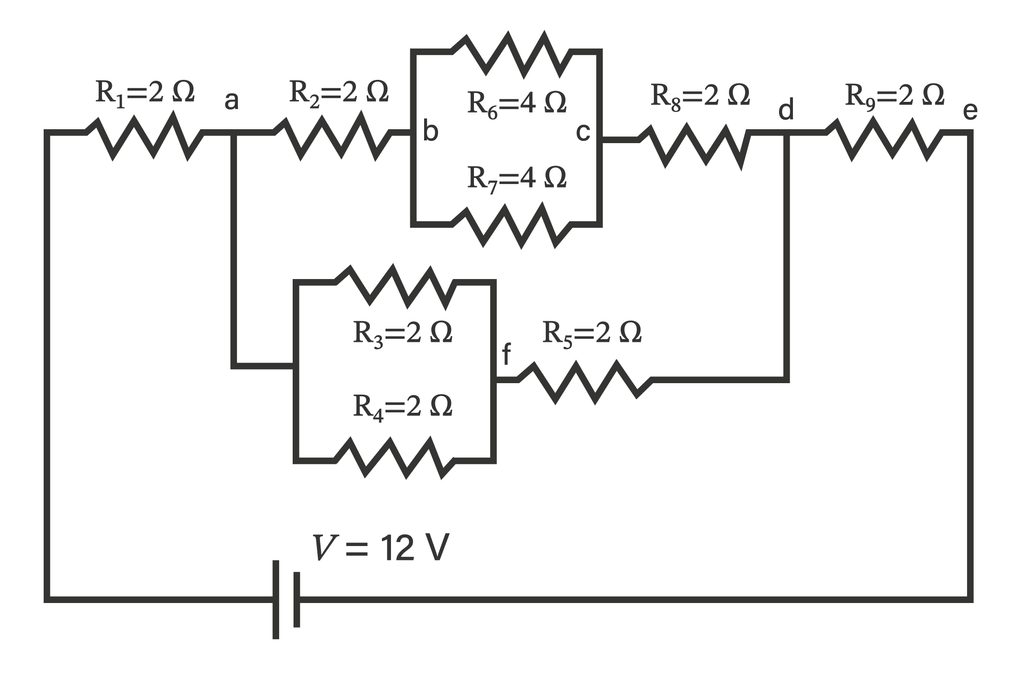

Tentukan hambatan pengganti!

Halo Setiawan, Kakak bantu jawab ya :) 𝐉𝐚𝐰𝐚𝐛𝐚𝐧 𝐩𝐞𝐫𝐭𝐚𝐧𝐲𝐚𝐚𝐧 𝐤𝐚𝐦𝐮 𝐚𝐝𝐚𝐥𝐚𝐡 𝟔 Ω Soal di atas dapat diselesaikan menggunakan konsep hambatan pengganti pada rangkaian listrik. Terdapat 3 (tiga) macam susunan hambatan atau resistor pada suatu rangkaian listrik, yaitu : seri, paralel dan campuran. ➣Rangkaian seri merupakan rangkaian listrik yang hambatannya disusun secara bersebelahan. Adapun besar hambatan total atau pengganti pada rangkain seri dapat dinyatakan : Rₛ = R₁ + R₂ + ... + Rₙ Dimana, Rₛ : hambatan pengganti pada susunan seri (Ω) R₁ : hambatan pertama (Ω) R₂ : hambatan kedua (Ω) dst .. Rₙ : hambatan ke-n (Ω) ➣Rangkaian paralel Rangkaian paralel adalah rangkaian listrik yang hambatannya disusun secara bertingkat/bercabang. Besar hambatan penggantinya dapat dinyatakan sebagai : 1/Rₚ = 1/R₁ + 1/R₂ + ... + 1/Rₙ Dimana, Rₛ : hambatan pengganti pada susunan paralel (Ω) R₁ : hambatan pertama (Ω) R₂ : hambatan kedua (Ω) dst .. Rₙ : hambatan ke-n (Ω) ➣Rangkaian campuran Rangkaian campuran merupakan rangkaian yang terdiri dari gabungan rangkaian seri dan paralel. Soal di atas termasuk dalam susunan hambatan campuran. Untuk mencari total hambatan pengganti rangkaian ini, kita cari terlebih dahulu hambatan pengganti pada rangkaian seri atau paralelnya yang berdekatan terlebih dahulu. Untuk memudahkan perhitungan, kita misalkan nama resistor seperti pada gambar di lampiran. 𝗗𝗶𝗸𝗲𝘁𝗮𝗵𝘂𝗶 : R₁ = 2 Ω R₂ = 2 Ω R₃ = 2 Ω R₄ = 2 Ω R₅ = 2 Ω R₆ = 4 Ω R₇ = 4 Ω R₈ = 2 Ω R₉ = 2 Ω 𝗗𝗶𝘁𝗮𝗻𝘆𝗮 : Rₜₒₜₐₗ = ... ? 𝗝𝗮𝘄𝗮𝗯 : ➊ R₆ dan R₇ disusun paralel 1/Rₚ₁ = 1/R₆ + 1/R₇ 1/Rₚ₁ = 1/4 + 1/4 1/Rₚ₁ = 2/4 Rₚ₁ = 2 Ω ➋ R₃ dan R₄ disusun paralel 1/Rₚ₂ = 1/R₃ + 1/R₄ 1/Rₚ₂ = 1/2 + 1/2 1/Rₚ₂ = 2/2 Rₚ₂ = 1 Ω ➌ R₂ , Rₚ₁ , dan R₈ disusun seri Rₛ₁ = R₂ + Rₚ₁ + R₈ Rₛ₁ = 2 + 2 + 2 Rₛ₁ = 6 Ω ➍ Rₚ₂ dan R₅ disusun seri Rₛ₂ = Rₚ₂ + R₅ Rₛ₂ = 1 + 2 Rₛ₂ = 3 Ω ➎ Rₛ₁ dan Rₛ₂ disusun paralel 1/Rₚ₃ = 1/Rₛ₁ + 1/Rₛ₂ 1/Rₚ₃ = 1/6 + 1/3 1/Rₚ₃ = 3/6 Rₚ₃ = 2 Ω ➏ R₁ , Rₚ₃ , dan R₉ disusun seri Rₜₒₜₐₗ = R₁ + Rₚ₃ + R₉ Rₜₒₜₐₗ = 2 + 2 + 2 Rₜₒₜₐₗ = 6 Ω 𝐉𝐚𝐝𝐢, 𝐡𝐚𝐦𝐛𝐚𝐭𝐚𝐧 𝐩𝐞𝐧𝐠𝐠𝐚𝐧𝐭𝐢 𝐭𝐨𝐭𝐚𝐥 𝐫𝐚𝐧𝐠𝐤𝐚𝐢𝐚𝐧 𝐚𝐝𝐚𝐥𝐚𝐡 𝟔 Ω Semoga membantu ya ^_^
