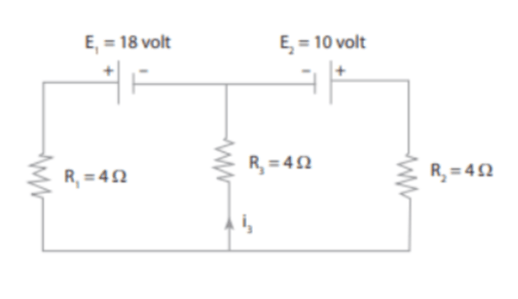

Tentukan Besarnya Arus Yang Melalui I3 ! A. 2,09 A B. 3,05 A C. 4,00 A D. 1,06 A E. 2,00 A

Halo Nadin, jawaban dari pertanyaan di atas adalah 2,33 A. (Tidak ada pada pilihan jawaban). Diketahui: E1 = 18 V E2 = 10 V R1 = 4 Ω R2 = 4 Ω R3 = 4 Ω Ditanya: I3 = ...? Pembahasan: Untuk mengerjakan soal di atas, dapat menggunakan persamaan: Σε + ΣI.R = 0 dimana: Σε = Sumber tegangan (Volt) I = Kuat arus (A) R = Hambatan (Ω) Apabila arah loop mengenai kutub negatif sumber tegangan, maka tegangan tersebut bernilai negatif. Namun apabila arah loop mengenai kutub positif baterai, maka tegangan tersebut bernilai positif. 1. Menentukan persamaan arus yang melalui titik percabangan dekat hambatan R3. Arah arus yang melewati hambatan R1 ke kanan dan arah arus yang melewati hambatan R2 ke kiri. Kemudian keduanya bertemu di satu titik percabangan yang menuju hambatan R3 (I3). Sehingga: Imasuk = Ikeluar I1 + I2 = I3 I1 = I3 - I2 ...... (1) 2. Menentukan persamaan loop 1 (arah loop ke kiri): Σε + ΣI.R = 0 -E2 + I2 . R2 + I3 . R3) = 0 -10 + I2 . 4 + I3 . 4= 0 -10 + 4.I2 + 4.I3 = 0 4.I2 + 4.I3 = 10 2.I2 + 2I3 = 5 ......... (2) 3. Menentukan persamaan loop 2 (arah loop ke kanan): Σε + ΣI.R = 0 -E1 + I1 . R1 + I3 . R3 = 0 -18 + I1 . 4 + I3 . 4= 0 -18 + 4.I1 + 4.I3 = 0 4.I1 + 4.I3 = 18 2.I1 + 2I3 = 9 Subtitusi persamaan 1 2 . (I3- I2) + 2.I3 = 9 2.I3 - 2.I2 + 2.I3 = 9 -2.I2 + 4.I3 = 9 ......... (3) Eliminasi persamaan 2 dan 3, sehingga: 2.I2 + 2I3 = 5 -2.I2 + 4.I3 = 9 ----------------------- + 6.I3 = 14 I3 = 14/6 I3 = 2,33 A Jadi, nilai kuat arus yang mengalir pada I3 adalah sebesar 2,33 A. (Tidak ada pada pilihan jawaban).
