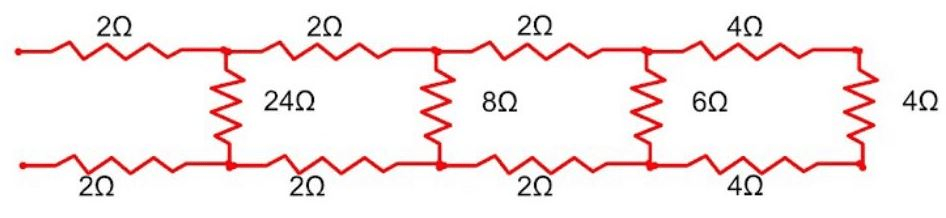

Tentukan Besar hambatan pengganti pada rangkaian di bawah ini !

<p>Jawaban yang benar adalah 10 ohm.</p><p>&nbsp;</p><p>Diketahui:</p><p>Gambar rangkaian resistor.</p><p>&nbsp;</p><p>Ditanya:</p><p>Hambatan pengganti = R total = ...?</p><p>&nbsp;</p><p>Jawab:</p><p>Konsep yang kita gunakan adalah listrik dinamis. Rangkaian hambatan dibagi menjadi dua, yaitu sebagai berikut:</p><p>1. Seri, tidak ada percabangan yang ciri-cirinya yaitu:</p><p>&nbsp;</p><p>(a). Hambatan pengganti: Rs = R1 + R2 + ....</p><p>(b). Arus listrik: Is = I1 = I2 = ....</p><p>(c). Potensial: Vs = V1 + V2 + ....</p><p>&nbsp;</p><p>2. Paralel, terdapat percabangan yang ciri-cirinya yaitu:</p><p>&nbsp;</p><p>(a). Hambatan pengganti: 1/Rp = 1/R1 + 1/R2 + ....</p><p>(b). Arus listrik: Ip = I1 + I2 + ....</p><p>(c). Potensial: Vp = V1 = V2 = ....</p><p>&nbsp;</p><p>Keterangan:</p><p>R = hambatan listrik (ohm)</p><p>I = arus listrik (A)</p><p>V = beda potensial (V).</p><p>&nbsp;</p><p>Berdasarkan gambar pada soal, sederhanakan hambatan listrik dari paling belakang ke paling depan.</p><p>&nbsp;</p><p>Seri:</p><p>Rs1 = 4 + 4 + 4</p><p>Rs1 = 12 ohm.</p><p>&nbsp;</p><p>Paralel:</p><p>1/Rp1 = 1/12 + 1/6</p><p>1/Rp1 = 1/12 + 2/12</p><p>Rp1 = 4 ohm.</p><p>&nbsp;</p><p>Seri:</p><p>Rs2 = 4 + 2 + 2</p><p>Rs2 = 8 ohm.</p><p>&nbsp;</p><p>Paralel:</p><p>1/Rp2 = 1/8 + 1/8</p><p>Rp2 = 4 ohm.</p><p>&nbsp;</p><p>Seri:</p><p>Rs3 = 4 + 2 + 2</p><p>Rs3 = 8 ohm.</p><p>&nbsp;</p><p>Paralel:</p><p>1/Rp3 = 1/8 + 1/24</p><p>1/Rp3 = 3/24 + 1/24</p><p>Rp3 = 6 ohm.</p><p>&nbsp;</p><p>Seri:</p><p>Rs4 = 6 + 2 + 2</p><p>Rs4 = 10 ohm.</p><p>&nbsp;</p><p>Ini artinya, hambatan total atau pengganti rangkaian adalah nilai Rs4 sebesar 10 ohm.</p><p>&nbsp;</p><p>Jadi, besar hambatan pengganti pada rangkaian tersebut adalah 10 ohm.&nbsp;</p>
