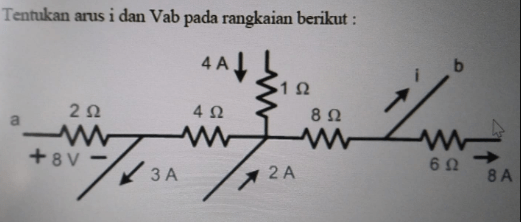

Tentukan arus i dan Vab pada rangkaian berikut !
16
1
Iklan
Y. Frando
22 Agustus 2023 07:31
<p>Jawaban yang benar adalah i = -1 A dab Vab = 68 V.</p><p> </p><p>Pembahasan:</p><p>Konsep yang kita gunakan adalah hukum I Kirchhoff. Pada suatu titik cabang berlaku:</p><p>ΣI masuk = ΣI keluar.</p><p> </p><p>Hukum Ohm berlaku:</p><p>V = I x R.</p><p> </p><p>Keterangan:</p><p>V = tegangan (volt)</p><p>I = arus listrik (A)</p><p>R = hambatan listrik (ohm).</p><p> </p><p>Pembahasan lebih detail dapat dilihat pada foto di bawah.</p><p>Tegangan antara titik a dan b adalah:</p><p>Vab = VaX + VXY + VYZ + VZB</p><p>Vab = 8 + (1 x 4) + (7 x 8) + (-1 x 0)</p><p>Vab = 8 + 4 + 56 + 0</p><p>Vab = 68 V.</p><p> </p><p>Jadi, arus I dan Vab pada rangkaian tersebut adalah i = -1 A dan Vab = 68 V.</p>
Jawaban yang benar adalah i = -1 A dab Vab = 68 V.
Pembahasan:
Konsep yang kita gunakan adalah hukum I Kirchhoff. Pada suatu titik cabang berlaku:
ΣI masuk = ΣI keluar.
Hukum Ohm berlaku:
V = I x R.
Keterangan:
V = tegangan (volt)
I = arus listrik (A)
R = hambatan listrik (ohm).
Pembahasan lebih detail dapat dilihat pada foto di bawah.
Tegangan antara titik a dan b adalah:
Vab = VaX + VXY + VYZ + VZB
Vab = 8 + (1 x 4) + (7 x 8) + (-1 x 0)
Vab = 8 + 4 + 56 + 0
Vab = 68 V.
Jadi, arus I dan Vab pada rangkaian tersebut adalah i = -1 A dan Vab = 68 V.
