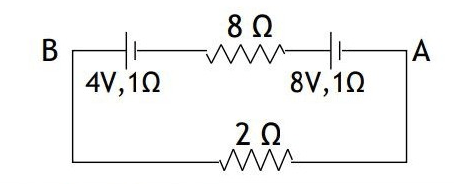

Tegangan jepit antar titik A dan B ialah .... V...

Question

Tegangan jepit antar titik A dan B ialah .... V

R. Rabil · Accepted Answer

Halo Anse. Kakak coba jawab soal ini ya.
Besar tegangan jepit antara titik A dan B adalah 2 V

Diketahui:
ε1 = 4 V
ε2 = 8 V
r1 = 1 ohm
r2 = 1 ohm
R1 = 8 ohm
R2 = 2 ohm

Ditanya : V_AB = …?

Jawab:
Pertama-tama kita harus menghitung kuat arus listrik yang mengalir pada loop tersebut. Dengan menggunakan Hukum 2 Kirchhoff pada rangkaian tertutup yaitu:
Σε + ΣiR = 0
dan memilih arah putaran loop berlawanan jarum jam, maka dapat diperoleh:
Σε + ΣiR = 0
-ε1- ε2 + I (R1 + R2 + r1 + r2) = 0
ε1 dan ε2 bernilai (-) karena sesuai arah loop yang dipilih berlawanan jarum jam, dijumpai kutub negatif terlebih dahulu. Sehingga:
-4 – 8 + I(8 + 2 + 1 + 1) = 0
12 I = 12
I = 1 A

tegangan antara A dan B (V_AB) adalah:
Σε + ΣiR = V_AB
0 + 1.2 = V_AB
V_AB = 2 V

Jadi, tegangan antara titik A dan B adalah 2 V
